Jednotka kontinuální skleněné destilační kolony

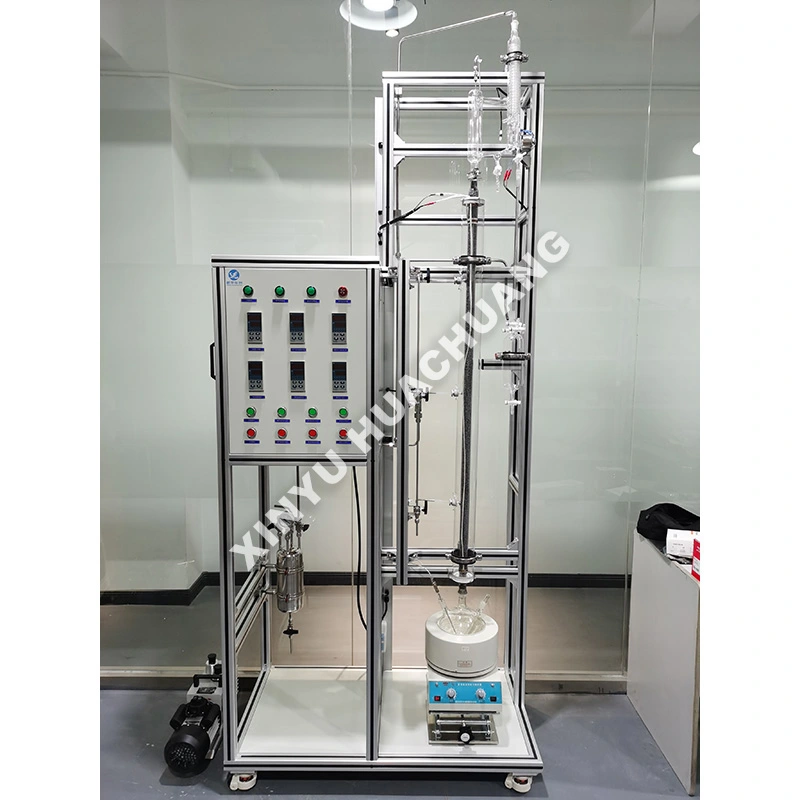

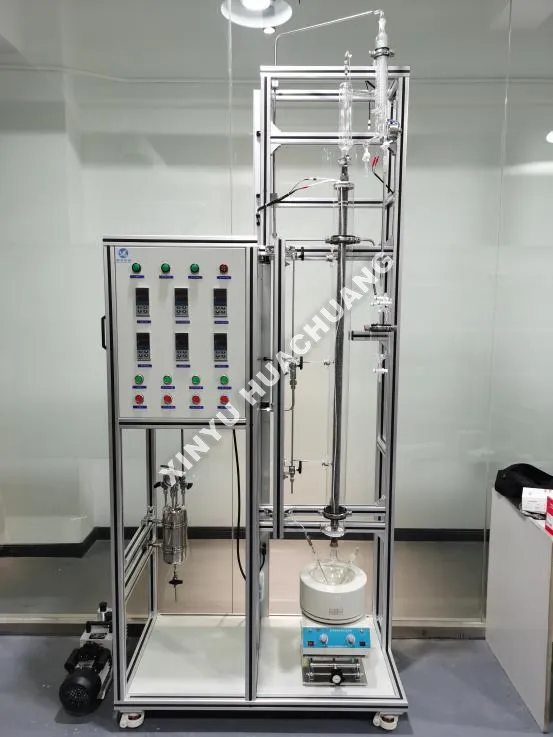

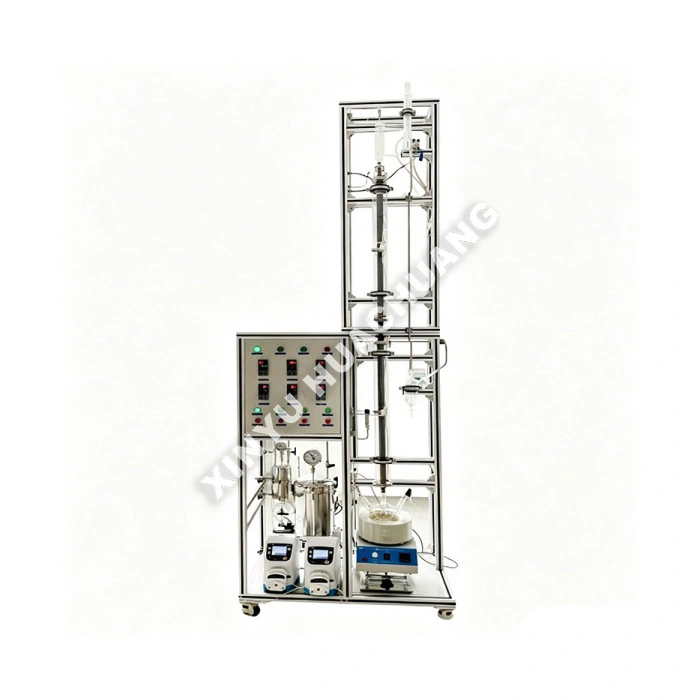

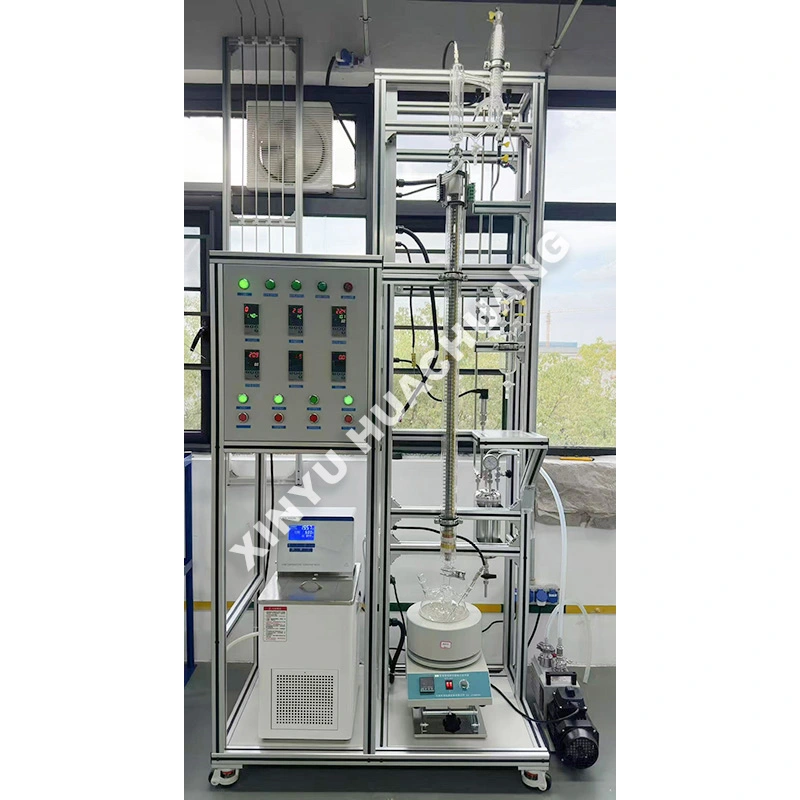

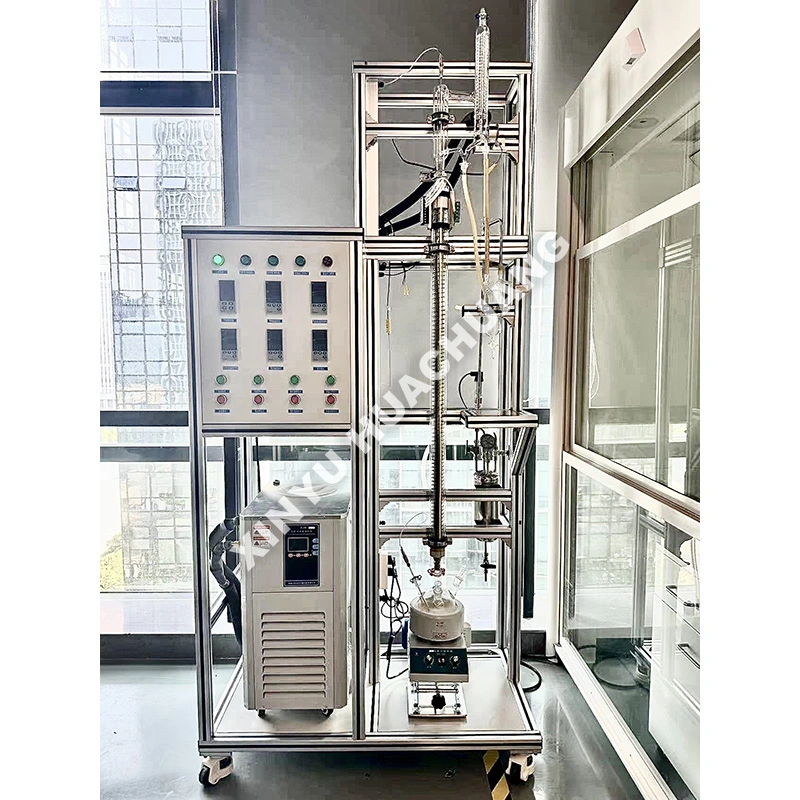

Jednotka kontinuální skleněné destilační kolony XINYU HUACHUANG je pokročilý separační systém speciálně navržený pro výzkum a vývoj, poloprovozní testování a malosériovou výrobu korozivních nebo vysoce čistých chemikálií. Tato jednotka, navržená tak, aby poskytovala úplný vizuální přístup k vnitřní rovnováze pára-kapalina, umožňuje výzkumníkům pozorovat separační proces v reálném čase. Jednotka kontinuální skleněné destilační kolony, vybavená komponentami z borosilikátového skla, přesnými regulátory refluxního poměru a inteligentní automatizací PLC, zajišťuje bezpečnou, vysoce účinnou a reprodukovatelnou kontinuální frakcionaci jemných chemikálií, léčiv a speciálních rozpouštědel.

Pracovní princip

Jednotka kontinuální skleněné destilační kolony funguje na principu kontinuální frakční destilace. Kapalná surovina je kontinuálně dávkována do centrální části kolony. Uvnitř skleněné kolony, strukturovaná náplň nebo specializované skleněné vnitřky (jako jsou θ-kroužky nebo spirálová výplň) maximalizují kontaktní plochu mezi stoupající párou a klesající kapalinou. Jak pára stoupá, prochází opakovanou kondenzací a opětovným odpařováním, čímž se obohacují lehké složky nahoře. Pára pak kondenzuje a část se vrací jako reflux, aby se udržela rovnováha přenosu hmoty, zatímco zbytek se kontinuálně shromažďuje jako destilát. Těžké komponenty nepřetržitě proudí dolů do vařáku k vypuštění. Celý kontinuální proces je pečlivě řízen jednotkou kontinuální skleněné destilační kolony, aby byly zachovány přesné teplotní gradienty a optimální účinnost separace.

Kde to svítí?

● Kompletní vizuální pozorování: Konstrukce průhledného skla s vysokým obsahem borosilikátu umožňuje operátorům vizuálně monitorovat rovnováhu mezi párou a kapalinou, pěnění a zaplavení, což je neocenitelné pro výzkum a vývoj a odstraňování problémů.

● Vynikající odolnost proti korozi: Vyrobeno z prémiového borosilikátového skla GG17 (3.3) a těsnění PTFE, jednotka je zcela inertní vůči silným kyselinám, zásadám a korozivním organickým rozpouštědlům, což zajišťuje nulovou kontaminaci produktu.

● Vysoce účinné vnitřní části: Vyznačuje se přizpůsobitelným skleněným těsněním nebo obalem ze strukturované drátěné sítě pro dosažení vysokého teoretického počtu desek a čistoty separace na úrovni PPM.

● Inteligentní automatizace PLC: Centralizovaný řídicí systém umožňuje bezobslužný nepřetržitý provoz, automatické nastavení refluxního poměru a záznam dat o teplotě a průtoku v reálném čase.

● Modulární a flexibilní design: Sloup je sestaven pomocí standardních skleněných spojů (např. 24/29, 29/32) s elektrickými topnými plášti, což umožňuje snadné nastavení výšky, demontáž, čištění a výměnu vnitřních součástí.

Technické specifikace

Kde se dá použít?

● Fine Chemicals & Pharmaceuticals: Nepřetržité čištění aktivních farmaceutických složek (API) a vysoce korozivních chemických meziproduktů.

● Esenciální oleje a přírodní extrakty: Jemné, viditelné oddělení terpenů citlivých na teplo, vůní a rostlinných extraktů.

● Akademické a výzkumné a vývojové laboratoře: Základní kinetické studie, vizualizace separačního procesu a testování účinnosti katalyzátoru/náplně.

● Speciální rozpouštědla: Nepřetržité získávání a ultravysoké čištění korozivních nebo vysoce hodnotných organických rozpouštědel.

● Jídlo a nápoje: Koncentrace přírodních chutí, čištění alkoholu a extrakce bioaktivních sloučenin.

Bezpečnostní opatření při používání

● Prevence tepelných šoků: Sklo s vysokým obsahem borosilikátu je odolné vůči tepelným šokům, ale přesto se může při extrémním namáhání rozbít. Vždy se ujistěte, že rychlost změny teploty je menší než 5 °C/min během zahřívání a chlazení.

● Mechanická ochrana: Skleněné součásti jsou křehké. Vyvarujte se mechanických nárazů, přílišného utažení svorek a zajistěte, aby všechny spoje skla byly správně vyrovnány a zajištěny vhodnými sponami.

● Bezpečnost vakua: Při práci v hlubokém vakuu vždy předem zkontrolujte, zda skleněné nádobí neobsahuje mikropraskliny nebo třísky. Použijte ochranný štít nebo bezpečnostní síť kolem sloupu, abyste se chránili před potenciální implozí.

● Postupné zahřívání: Využijte programovatelné rychlosti zahřívání PLC, abyste zabránili náhlému odpařování a zaplavení kolony, zejména při spouštění kontinuálního plnění.

Průvodce údržbou

● Denně: Kontrolujte skleněný sloup a spoje, zda nevykazují známky prasklin, odštěpků nebo chemického leptání. Zkontrolujte neporušenost PTFE těsnění a vakuových těsnění.

● Týdenní/měsíční: Vyčistěte skleněné vnitřky a stěny kolony, abyste zabránili hromadění zbytků, které mohou snížit účinnost separace. Používejte vhodná rozpouštědla nebo slabé kyselé mycí prostředky (vyvarujte se silných alkálií).

● Čtvrtletně: Kalibrujte teplotní senzory, regulátory hmotnostního průtoku a regulátory refluxního poměru, abyste zachovali přesnost testování. Zkontrolujte elektrický topný plášť z hlediska rovnoměrného zahřívání a správné izolace.

● Po provozu: Před demontáží skleněných součástí za účelem důkladného vyčištění a uskladnění systém vždy propláchněte inertním plynem (N2) a nechte jej vychladnout na pokojovou teplotu s vypnutým ohřevem.

Poprodejní servis a podpora

Ve společnosti XINYU HUACHUANG jsme odhodláni poskytovat komplexní a spolehlivou poprodejní podporu, abychom zajistili nepřetržitý a efektivní provoz vašeho zařízení. Náš specializovaný servisní tým je vždy připraven vám pomoci.

Komplexní záruční krytí

Na naše zařízení hrdě nabízíme dvouletou záruku. Během tohoto období poskytujeme bezplatné služby údržby a oprav pro jakékoli problémy související s kvalitou, s výjimkou těch, které jsou způsobeny nesprávným provozem, neoprávněnými úpravami nebo vyšší mocí. U zařízení po dvouleté záruční době nadále nabízíme služby celoživotní údržby, přičemž účtujeme pouze náklady na náhradní díly a práci.

Mechanismus rychlé reakce

Nabízíme 7×24 hodin profesionální inženýrskou telefonickou podporu. Po obdržení oznámení o závadě náš technický tým odpoví do 24 hodin a poskytne životaschopné řešení. Pokud je vyžadován servis na místě, naši profesionální inženýři dorazí do vašeho zařízení do jednoho týdne. Za zvláštních okolností, kdy zařízení nelze opravit, je bezpodmínečně vyměníme za novou jednotku nebo poskytneme náhradní jednotku během dvouleté záruční doby nebo přijmeme nezbytná opatření k obnovení normálního provozu.

Často kladené otázky (FAQ)

Q1: Proč je kolona vyrobena ze skla spíše než z nerezové oceli?

Odpověď: Skleněná konstrukce poskytuje plný vizuální přístup k vnitřnímu destilačnímu procesu, což umožňuje výzkumníkům přímo pozorovat chování při kontaktu páry s kapalinou, zaplavovací body a distribuci kapaliny po obalu. Tato transparentnost je neocenitelná pro vývoj procesů a řešení problémů, což je u neprůhledných kovových sloupů nemožné.

Q2: Jaké typy vnitřního balení jsou k dispozici pro skleněnou kolonu?

A: Kolona podporuje strukturovanou výplň i specializované skleněné vnitřky, jako jsou θ-kroužky a spirálová výplň. Ty maximalizují kontaktní plochu mezi stoupající párou a klesající kapalinou a zvyšují účinnost přenosu hmoty pro přesnou separaci více složek.

Q3: Jak se liší nepřetržitý provoz od dávkové destilace v této jednotce?

Odpověď: Na rozdíl od vsádkové destilace, kde se zpracovává vždy jedna dávka, je surovina kontinuálně dávkována do centrální části kolony. Lehké složky jsou kontinuálně shromažďovány jako destilát z horního kondenzátoru, zatímco těžké složky jsou kontinuálně vypouštěny z vařáku ve spodní části. To umožňuje provoz v ustáleném stavu s konzistentní kvalitou produktu po delší dobu provozu.

Q4: Jak je řízen reflux, aby byla zachována účinnost separace?

A: Část kondenzované páry z hlavy se vrací do kolony jako reflux. Refluxní poměr je přesně řízen, aby se udržela rovnováha přenosu hmoty uvnitř kolony. Úprava tohoto poměru umožňuje jemné doladění čistoty produktu oproti propustnosti na základě vašich specifických požadavků na separaci.

Q5: Jaké druhy směsí jsou nejvhodnější pro skleněnou destilační kolonu?

A: Skleněné kolony jsou zvláště vhodné pro korozivní nebo vysoce čisté směsi, kde je nutné zabránit kontaminaci kovy, a také pro procesy vyžadující vizuální sledování vnitřní dynamiky. Jsou široce používány ve farmaceutickém výzkumu, vývoji jemných chemikálií a akademických studiích procesního inženýrství.
