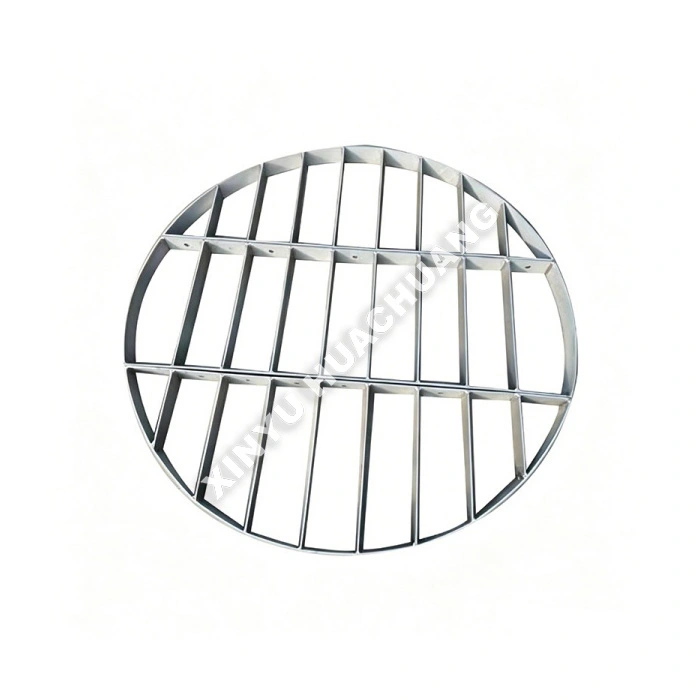

Podpůrná mřížka balení destilační věže

Podpůrná mřížka ucpávky destilační věže XINYU HUACHUANG je kritickým konstrukčním prvkem speciálně navrženým pro laboratorní a poloprovozní plněné věže. Tato nosná mřížka pro plnění destilační věže, navržená tak, aby unesla hmotnost strukturované nebo náhodné náplně a zároveň maximalizovala otevřenou plochu, zajišťuje neomezený průtok páry a kapaliny a zabraňuje zaplavení kolony. Jeho robustní a přitom otevřený design z něj činí ideální základ pro dosažení vysoké účinnosti separace v prostředí výzkumu a vývoje a pilotního testování.

Pracovní princip

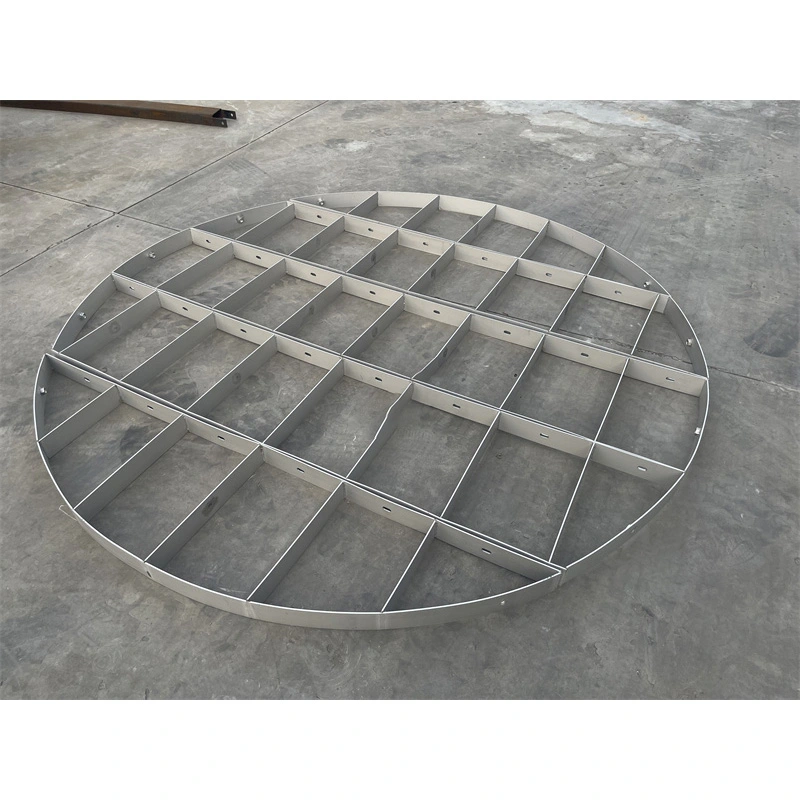

Nosná mřížka náplně destilační věže funguje tak, že poskytuje tuhou vodorovnou plošinu na dně náplně. Je konstruován se svislými nebo vodorovnými tyčemi uspořádanými tak, aby vytvořily vysokou volnou plochu průřezu. Tato otevřená geometrie umožňuje, aby stoupající pára a klesající kapalina procházely skrz s minimálním poklesem tlaku, přičemž současně zabraňuje tomu, aby částice náplně spadly do spodní části. Hladký povrch mřížky také pomáhá předcházet hromadění částic a zanášení na základně kolony.

Kde to svítí?

● Vysoká otevřená plocha a nízká tlaková ztráta: Maximalizuje volnou plochu průřezu, aby bylo zajištěno hladké proudění páry a kapaliny, čímž se zabrání úzkým hrdlům v kolonách s malým průměrem.

● Vysoká mechanická pevnost: Navrženo tak, aby spolehlivě udrželo hmotnost balicí podložky a vydrželo kolísání provozního tlaku bez deformace.

● Anti-Fouling Design: Hladké povrchy a optimalizované rozestupy tyčí zabraňují hromadění pevných částic, polymerů nebo částic a ucpávání podpěry.

● Precision Fit: Zakázkově obrobeno tak, aby dokonale odpovídalo vnitřnímu průměru laboratorních a pilotních skleněných nebo kovových kolon, což zajišťuje, že nedochází k obtékání kapaliny.

● Všestranné materiály: Dostupné v provedení SS304/316L, Hastelloy, PTFE a sklo, aby odpovídaly chemické kompatibilitě vašeho konkrétního procesu.

Technické specifikace

Kde je to použitelné?

● Akademické a výzkumné a vývojové laboratoře: Základní kinetické studie, vizualizace separačního procesu a testování katalyzátorů.

● Pilotní závody: Překlenutí propasti mezi stolním výzkumem a vývojem a průmyslovým škálováním čistých chemikálií a léčiv.

● Esenciální oleje a přírodní extrakty: Jemné, vysoce čisté oddělení terpenů citlivých na teplo a vonných látek.

● Speciální rozpouštědla: Nepřetržité získávání a ultravysoké čištění vysoce hodnotných organických rozpouštědel.

● Jídlo a nápoje: Koncentrace přírodních chutí a extrakce bioaktivních sloučenin.

Bezpečnostní opatření při používání

● Přesné vyrovnání: Zajistěte, aby nosná mřížka byla nainstalována dokonale vodorovně. Nerovná mřížka může způsobit hromadění kapaliny na jedné straně, což vede k vážné špatné distribuci a snížení účinnosti separace.

● Kompatibilita velikosti balení: Ověřte, že rozteč tyčí nosné mřížky balení destilační věže je menší než minimální rozměr vašeho balení, aby se zabránilo propadávání částic.

● Bezpečná fixace: U sloupů s malým průměrem zajistěte, aby byla mřížka řádně upnuta nebo svařena, aby se zabránilo jejímu posunutí nebo zvednutí během operací s vysokým průtokem páry nebo vakuem.

● Předčištění: Před vložením balení mřížku vždy důkladně vyčistěte, abyste odstranili veškeré obráběcí oleje, kovové hobliny nebo nečistoty, které by mohly kontaminovat váš proces.

Poprodejní servis a podpora

Ve společnosti XINYU HUACHUANG jsme odhodláni poskytovat komplexní a spolehlivou poprodejní podporu, abychom zajistili nepřetržitý a efektivní provoz vašeho zařízení. Náš specializovaný servisní tým je vždy připraven vám pomoci.

Komplexní záruční krytí

Na naše zařízení hrdě nabízíme dvouletou záruku. Během tohoto období poskytujeme bezplatné služby údržby a oprav pro jakékoli problémy související s kvalitou, s výjimkou těch, které jsou způsobeny nesprávným provozem, neoprávněnými úpravami nebo vyšší mocí. U zařízení po dvouleté záruční době nadále nabízíme služby celoživotní údržby, přičemž účtujeme pouze náklady na náhradní díly a práci.

Mechanismus rychlé reakce

Nabízíme 7×24 hodin profesionální inženýrskou telefonickou podporu. Po obdržení oznámení o závadě náš technický tým odpoví do 24 hodin a poskytne životaschopné řešení. Pokud je vyžadován servis na místě, naši profesionální inženýři dorazí do vašeho zařízení do jednoho týdne. Za zvláštních okolností, kdy zařízení nelze opravit, je bezpodmínečně vyměníme za novou jednotku nebo poskytneme náhradní jednotku během dvouleté záruční doby nebo přijmeme nezbytná opatření k obnovení normálního provozu.

Často kladené otázky (FAQ)

Q1: Jaký je hlavní účel nosné mřížky v destilační koloně?

Odpověď: Nosná mřížka poskytuje pevnou, vodorovnou plošinu ve spodní části lože balení, která drží všechny prvky balení nebo strukturované moduly balení bezpečně na místě. Bez něj by se náplň zhroutila do spodní části kolony, zablokovala by proudění par a zcela zničila separační výkon.

Q2: Jak minimalizuje návrh mřížky svůj dopad na výkon sloupců?

Odpověď: Mřížka je konstruována se svislými nebo vodorovnými pruhy uspořádanými tak, aby vytvořily vysokou volnou plochu průřezu, často přesahující 90 %. Tato otevřená geometrie umožňuje, aby stoupající pára a klesající kapalina procházely skrz s minimálním poklesem tlaku, což zajišťuje, že samotná mřížka se nestane úzkým hrdlem v procesu přenosu hmoty.

Otázka 3: Proč je pro nosnou mřížku důležitý design proti znečištění?

Odpověď: Nosná mřížka je umístěna v nejnižším bodě výplňového lože, kde se přirozeně hromadí částice, usazeniny polymeru a krystalizované soli. Hladký povrch a otevřená geometrie zabraňují hromadění materiálu na základně kolony, snižují četnost odstávek kvůli čištění a udržují konzistentní pokles tlaku po celou dobu kampaně.

Q4: Jaká je velikost nosné mřížky vzhledem k obalu nad ní?

Odpověď: Velikost otvoru mřížky je pečlivě přizpůsobena rozměrům obalu, aby se zabránilo propadnutí jakýchkoli prvků těsnění. U náhodného balení jsou otvory mřížky podstatně menší než nejmenší těsnicí prvek. Pro strukturované balení je mříž navržena tak, aby odpovídala půdorysu modulu a poskytovala rovnou podporu přes celé lůžko.

Q5: Jaké konstrukční materiály jsou k dispozici pro nosné mřížky?

Odpověď: Nosné mřížky jsou k dispozici v provedení SS304/316L pro standardní aplikace, Hastelloy a titan pro korozivní prostředí a uhlíková ocel s ochranným povlakem pro instalace citlivé na náklady. Materiál je vybrán tak, aby odpovídal materiálu pláště kolony a procesním podmínkám, což zajišťuje galvanickou kompatibilitu a dlouhou životnost.
