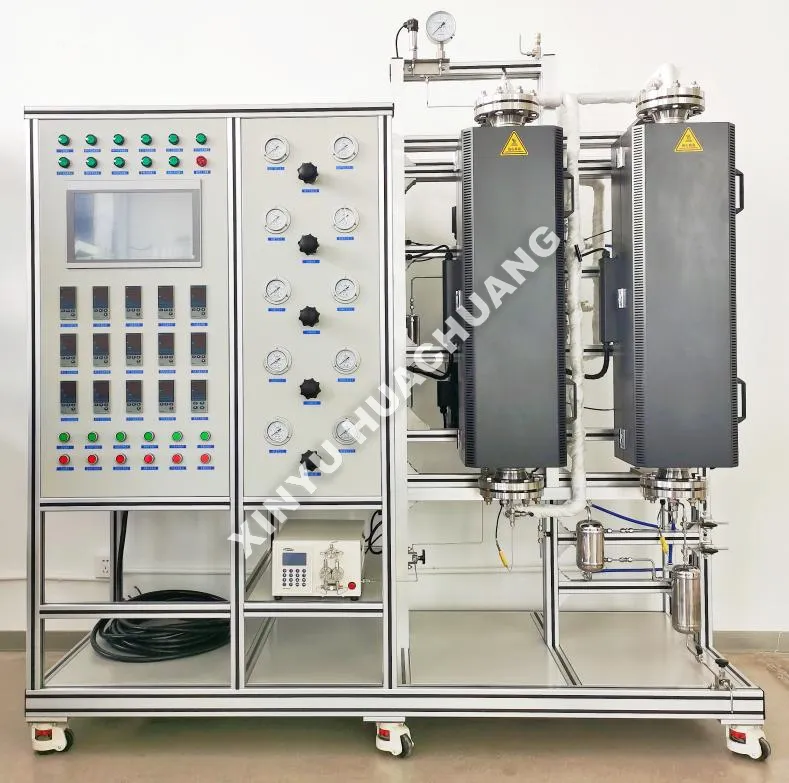

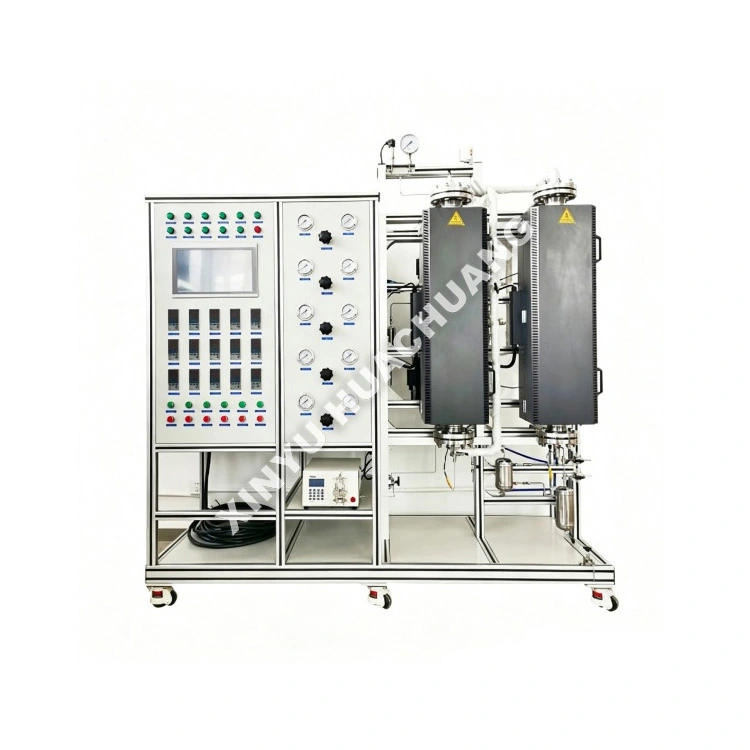

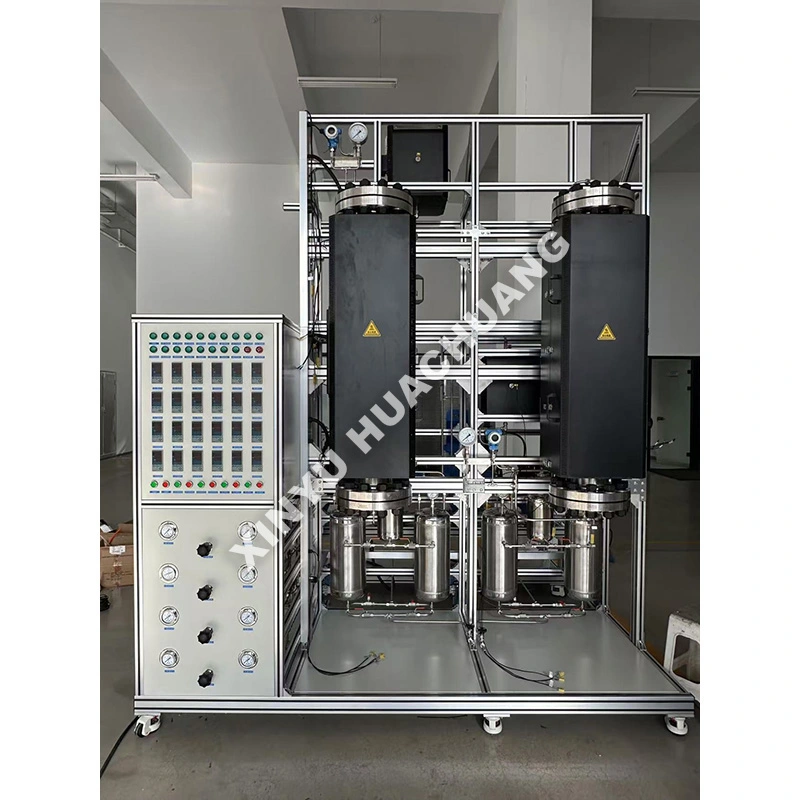

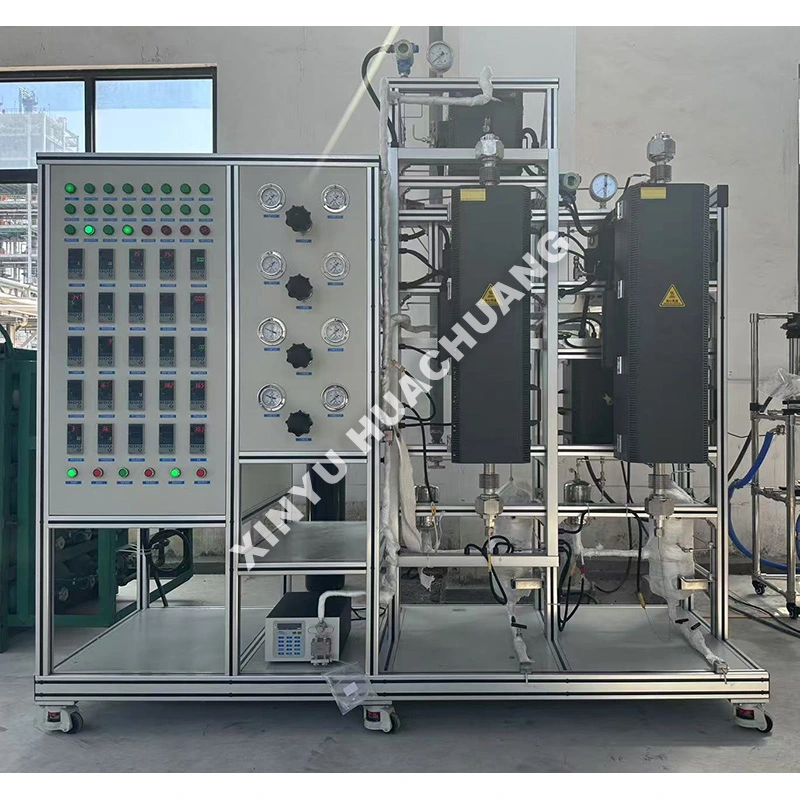

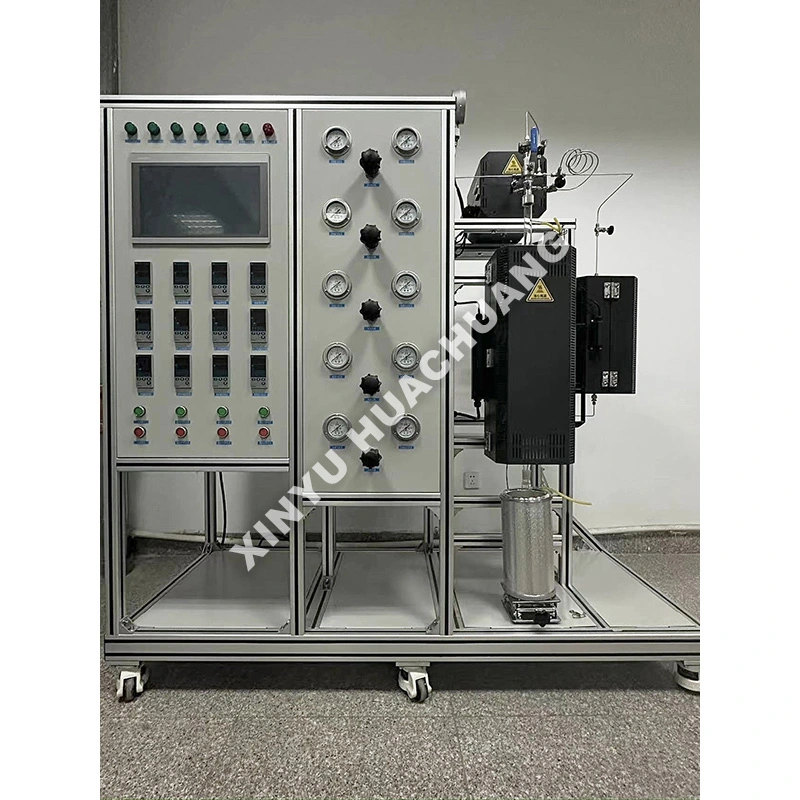

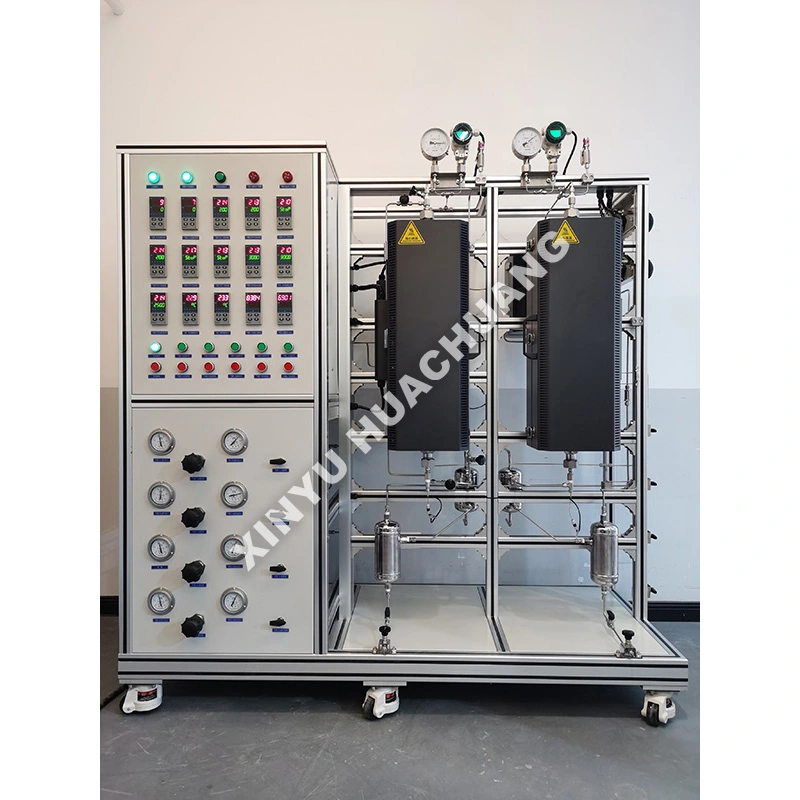

Experimentální jednotka pro reformu metanu

XINYU HUACHUANG Methane Reforming Experimental Unit je vysoce automatizovaný laboratorní reaktorový systém navržený pro přesnou tvorbu syngasu a kinetický výzkum. Je navržen tak, aby simuloval procesy průmyslového parního reformování metanu (SMR) a suchého reformování (DRM), přesně řídí teplotu, tlak a poměry plynu k uhlíku. Tato jednotka, vybavená inteligentní automatizací PLC a víceúrovňovými bezpečnostními blokováními, je ideální pro screening katalyzátorů, optimalizaci procesů a výzkum výroby vodíku v energetice a petrochemii.

Pracovní princip

Experimentální jednotka pro reformování metanu pracuje v plně automatizované sekvenci: endotermické reformovací reakce jsou simulovány při zvýšených teplotách, přičemž metan je přesně dávkován pomocí regulátorů hmotnostního průtoku a následně smíchán buď s párou (přes vyhřívanou probublávačku) nebo s oxidem uhličitým. Po předehřátí vstupuje plynná surovina do reaktoru s pevným ložem – naplněného katalyzátorem na bázi niklu nebo ušlechtilého kovu – kde reformování přeměňuje metan na vodík a oxid uhelnatý. Během celého procesu jednotka udržuje požadovaný vysokoteplotní profil pomocí pokročilého systému řízení teploty, zatímco její modul pro online analýzu plynu nepřetržitě sleduje složení produktu, což umožňuje v reálném čase vypočítat konverzi metanu a výsledný poměr H2/CO.

Klíčové výhody

● Vysokoteplotní přesnost: Pokročilý vícezónový PID ohřev zajišťuje rovnoměrné rozložení teploty až do 900℃, což je kritické pro endotermické reformovací reakce.

● Všestranná simulace procesu: Podporuje parní metanové reformování (SMR), suché reformování (DRM) a autotermální reformování (ATR) jednoduchou úpravou složení přiváděného plynu.

● Přesná regulace páry: Integrovaný systém vyhřívaného probublávače a odpařovače zajišťuje přesné a stabilní poměry vody a uhlíku (S/C) bez kondenzace v přívodních potrubích.

● Inteligentní automatizace: Integrované řízení PLC-PC umožňuje automatizované protokolování dat, generování historických křivek a bezobslužný dlouhodobý provoz.

● Robustní a bezpečný design: Reaktory jsou vyrobeny z vysokoteplotních slitin odolných proti korozi (např. SS316L, Inconel) s víceúrovňovým bezpečnostním blokováním pro ochranu proti přehřátí, přetlaku a plameni.

Technické specifikace

Oblasti použití

● Výroba vodíku: Výzkum a vývoj pro parní metanovou reformu (SMR) pro palivové články a rafinérský vodík.

● Zachycování a využití uhlíku: Suchá reforma metanu (DRM) k přeměně CH4 a CO2 na hodnotný syngas.

● Screening katalyzátorů: Testování katalyzátorů na bázi Ni, ušlechtilých kovů (Ru, Rh, Pt) a perovskitových katalyzátorů pro reformní reakce.

● Optimalizace procesu: Studium vlivů teploty, tlaku a poměrů S/C na konverzi metanu a odolnost vůči koksování.

● Akademický výzkum: Základní kinetické studie a mechanismy deaktivace katalyzátoru.

Bezpečnostní opatření při používání

● Vyhřívání parního potrubí: Vždy zajistěte, aby systém výroby páry a všechna potrubní vedení byly řádně zahřáté a izolované, aby nedocházelo ke kondenzaci vody, která by mohla poškodit katalyzátor.

● Inertní proplachování: Před zahříváním a před přiváděním páry nebo reaktivních plynů vždy proplachujte reaktor inertním plynem (N2 nebo Ar), abyste zabránili oxidaci nebo výbušným směsím.

● Sekvence chlazení: Po experimentu nejprve zastavte přívod kapaliny a poté pokračujte v proudění inertního plynu při ochlazování reaktoru na pokojovou teplotu, než se vypne.

● Bezpečnost plynů: Metan a vodík jsou vysoce hořlavé. Zajistěte, aby všechny spoje byly testovány na těsnost a systém byl provozován v dobře větraném prostoru s detektory plynu.

Průvodce údržbou

● Denně: Kontrolujte tlaky v plynových lahvích, ověřte hodnoty MFC a kontrolujte hladinu vody v probublávačce. Zajistěte řádné odvětrání nebo úpravu výfukových plynů.

● Týdně/měsíčně: Vyčistěte nebo vyměňte plynové filtry a lapače vlhkosti. Zkontrolujte těsnění reaktoru, ventily a potrubí, zda nevykazují známky koroze nebo netěsnosti.

● Čtvrtletně: Kalibrujte regulátory hmotnostního průtoku a teplotní senzory, abyste zachovali přesnost testování. Zkontrolujte těsnost elektrických spojů ve skříni PLC.

● Manipulace s katalyzátorem: Opatrně vkládejte a vykládejte katalyzátory, aby nedošlo k jejich rozdrcení. Pravidelně sledujte pokles tlaku; náhlé zvýšení ukazuje na koksování nebo ucpání lože, vyžadující regeneraci nebo výměnu.

Poprodejní servis a podpora

Ve společnosti XINYU HUACHUANG jsme odhodláni poskytovat komplexní a spolehlivou poprodejní podporu, abychom zajistili nepřetržitý a efektivní provoz vašeho zařízení. Náš specializovaný servisní tým je vždy připraven vám pomoci.

Komplexní záruční krytí

Na naše zařízení hrdě nabízíme dvouletou záruku. Během tohoto období poskytujeme bezplatné služby údržby a oprav pro jakékoli problémy související s kvalitou, s výjimkou těch, které jsou způsobeny nesprávným provozem, neoprávněnými úpravami nebo vyšší mocí. U zařízení po dvouleté záruční době nadále nabízíme služby celoživotní údržby, přičemž účtujeme pouze náklady na náhradní díly a práci.

Mechanismus rychlé reakce

Nabízíme 7×24 hodin profesionální inženýrskou telefonickou podporu. Po obdržení oznámení o závadě náš technický tým odpoví do 24 hodin a poskytne životaschopné řešení. Pokud je vyžadován servis na místě, naši profesionální inženýři dorazí do vašeho zařízení do jednoho týdne. Za zvláštních okolností, kdy zařízení nelze opravit, je bezpodmínečně vyměníme za novou jednotku nebo poskytneme náhradní jednotku během dvouleté záruční doby nebo přijmeme nezbytná opatření k obnovení normálního provozu.

Často kladené otázky (FAQ)

Q1: Jak tato experimentální jednotka pro reformování metanu zabraňuje koksování a deaktivaci katalyzátoru během dlouhodobého testování?

Odpověď: Koksování je zásadní výzvou při reformování metanu. Naše jednotka je vybavena přesně nastavitelným systémem řízení poměru páry k uhlíku (S/C), který zajišťuje optimální stechiometrii pro potlačení usazování uhlíku. Navíc nabízíme volitelný předreformační modul, který převádí vyšší uhlovodíky před hlavním trubkovým reaktorem, který pracuje při nižších teplotách, aby byly zaručeny stabilní a mírné podmínky, čímž se výrazně prodlužuje životnost katalyzátoru během experimentálních běhů.

Q2: Může být tato jednotka přizpůsobena pro parní metanovou reformu (SMR) i suchou reformaci metanu (DRM)?

Odpověď: Ano, jednotka je vysoce univerzální. Je vybavena nezávislými, vysoce přesnými regulátory hmotnostního toku (MFC) pro přívod H₂O (přes vaporizér) i CO₂. To umožňuje výzkumníkům plynule přepínat mezi procesy SMR a DRM, nebo dokonce testovat bi-reformaci, aby vyhodnotili výkon katalyzátoru a kvalitu syngasu (poměr H2/CO) v různých prostředích oxidu uhličitého a páry.

Otázka 3: Jak systém udržuje přesné teplotní profily vzhledem k vysoce endotermické povaze reformovací reakce?

Odpověď: Reformační reakce vyžaduje značný energetický vstup (700–1 000 °C). Naše experimentální jednotka pro reformování metanu využívá vícezónovou programovatelnou elektrickou topnou pec s pokročilým adaptivním řízením PID. Podél trubice reaktoru je strategicky umístěno několik termočlánků, které monitorují teplotní profil v reálném čase. Průmyslové PLC dynamicky upravuje topný výkon, aby kompenzoval endotermický chladič, čímž zajišťuje vysoce přesná kinetická data.

Q4: Jak je vysokoteplotní produktový plyn bezpečně chlazen a analyzován bez ztráty důležitých dat?

Odpověď: Jednotka integruje specializovaný vícestupňový systém úpravy plynu. Vysokoteplotní odpadní voda nejprve prochází rychlým ochlazovacím chladičem, aby se okamžitě zastavily jakékoli sekundární reakce. Poté prochází vysoce účinným kondenzátorem a separátorem plyn-kapalina k odstranění nezreagované páry a vody. Vysušený syntézní plyn je pak směrován do online plynového chromatografu (GC) pro přesnou analýzu konverze CH4, CO, CO2 a H2 v reálném čase.

Q5: Jaké bezpečnostní mechanismy jsou zavedeny pro manipulaci s vysokoteplotním vodíkem a oxidem uhelnatým během experimentálních poruch?

Odpověď: Při manipulaci se syntézním plynem je prvořadá bezpečnost. Experimentální jednotka pro reformu metanu se vyznačuje komplexní bezpečnostní maticí. Pokud selže vysílač průtoku metanu nebo je detekován únik teploty, PLC okamžitě spustí nouzové vypnutí (ESD). Automaticky přeruší přívod uhlovodíků, otevře ventily pro proplachování dusíkem, aby došlo k inertizaci reaktoru, a aktivuje odvětrávání výfukových plynů, aby se zabránilo hromadění výbušných plynů, což chrání obsluhu i zařízení.
