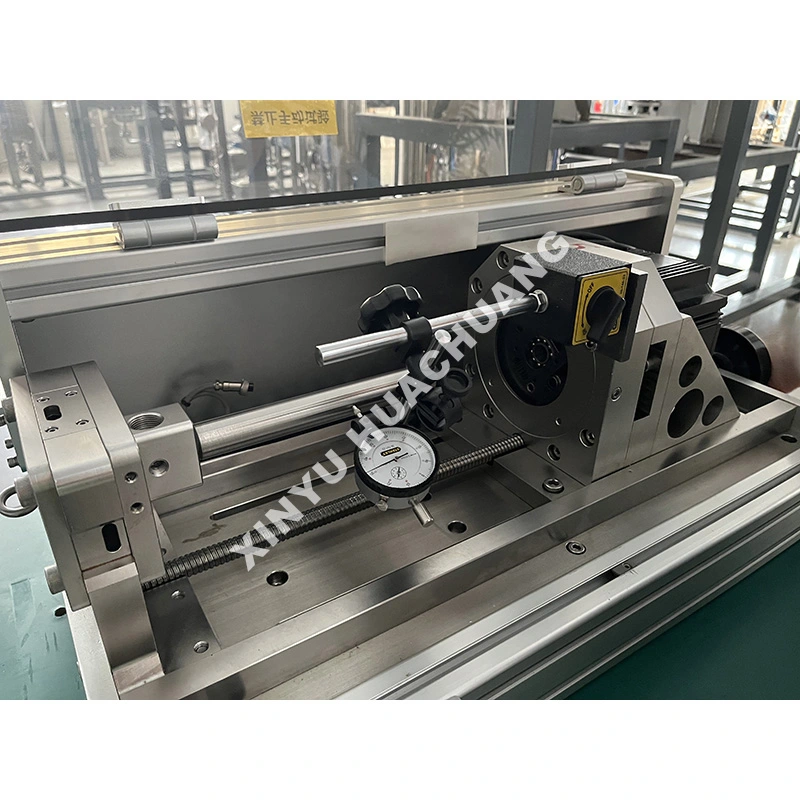

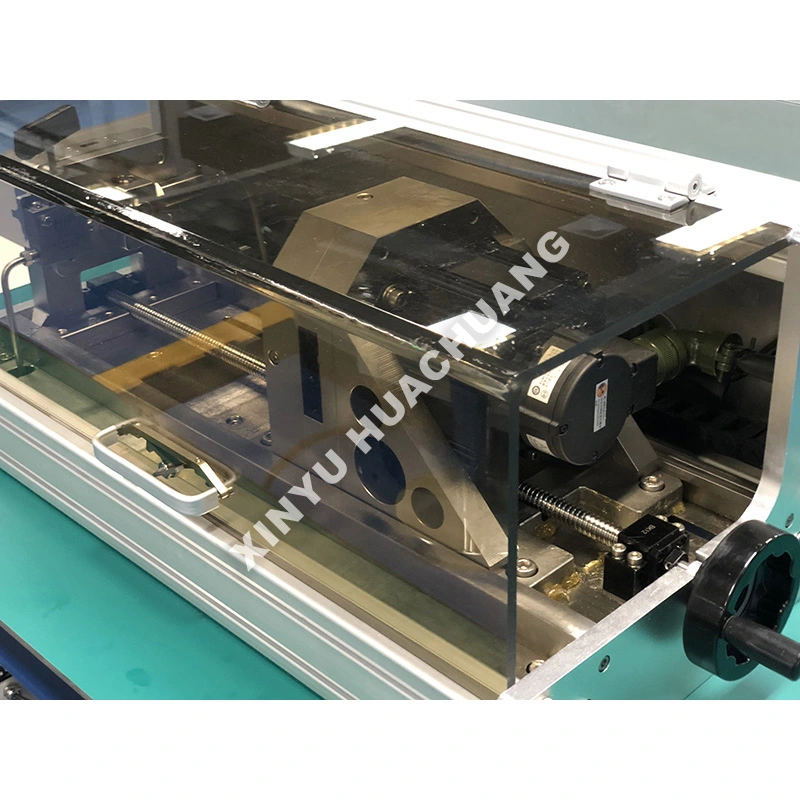

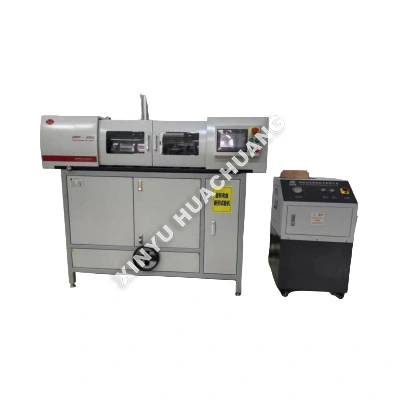

Stroj na testování únavy ohýbání trubek

XINYU HUACHUANG Pipe Fitting Fatigue Testing Machine je vysoce specializovaný, průmyslový testovací přístroj speciálně navržený pro posouzení strukturální integrity a únavové životnosti součástí potrubí při opakovaném ohybovém zatížení. Tento stroj na testování únavy součástí v ohybu potrubí, navržený pro simulaci dynamických namáhání v reálném světě, přesně aplikuje cyklické ohybové momenty k vyhodnocení iniciace a šíření trhliny. Je vybaven inteligentní automatizací PLC/PC a víceúrovňovými bezpečnostními blokováními a zajišťuje bezpečný, bezobslužný dlouhodobý provoz a zároveň poskytuje vysoce reprodukovatelné údaje o křivce S-N pro výzkum a vývoj, kontrolu kvality a průmyslovou certifikaci.

Pracovní princip

Stroj na testování únavy při ohýbání trubek funguje tak, že bezpečně upne vzorek trubky nebo tvarovky a aplikuje řízený, opakující se ohybový moment pomocí vysoce přesných servohydraulických nebo servoelektrických pohonů. Stroj lze nakonfigurovat pro ohýbání v jedné rovině, rotační ohýbání nebo komplexní víceosé zatížení pro simulaci skutečného provozního namáhání potrubí. Během testu systém nepřetržitě monitoruje a zaznamenává parametry, jako je úhel ohybu, působící moment, počet cyklů a deformace. Test se automaticky ukončí, když se vzorek rozbije nebo dosáhne předem definovaného prahu netěsnosti, což poskytuje přesné údaje o únavové životnosti.

Kde to svítí?

● Vysoce přesné cyklické načítání: Vyznačuje se špičkovými servopohony a snímači zatížení, které zajišťují přesnou a stabilní aplikaci komplexních ohybových křivek (sinus, trojúhelník, blok) s minimálním šumem.

● Možnost testování ve více osách: Podporuje testy únavy v jedné rovině, ve dvou rovinách a rotační ohybové testy pro přesnou simulaci skutečné instalace potrubí a provozního namáhání.

● Inteligentní získávání dat: Integrovaný počítačový software automaticky zaznamenává křivky v reálném čase (Moment-Angle, Cycle-Failure), vypočítává únavovou životnost a generuje komplexní testovací zprávy.

● Robustní a bezpečná konstrukce: Postaveno s odolným litým rámem a víceúrovňovými bezpečnostními zámky (ochrana proti přetížení, nouzové zastavení, ochrana proti prasklinám, detekce netěsností), aby byla zajištěna bezpečnost obsluhy a dlouhá životnost zařízení.

● Přizpůsobitelné upevnění: Nabízí širokou škálu specializovaných upínacích přípravků a koncových konektorů pro bezpečné uchycení trubek různých průměrů, tloušťek stěn a geometrií tvarovek.

Technické specifikace

Kde je to použitelné?

● Ropný a plynárenský průmysl: Vyhodnocení únavy vrtných trubek, pažnic, trubek a potrubních armatur při extrémním cyklickém ohýbání.

● Petrochemie a výroba energie: Testování trubek výměníků tepla, potrubí kotlů a vysokotlakých parních potrubí.

● Automobilový průmysl a letectví: Hodnocení životnosti výfukových systémů, palivových potrubí a hydraulických potrubí při vibracích a ohybu.

● Konstrukce a infrastruktura: Posouzení únavové životnosti konstrukčních ocelových trubek, lešení a součástí mostů.

● Lékařská zařízení: Testování flexibility a odolnosti katétrů, vodicích drátů a stentů proti únavě.

Bezpečnostní opatření při používání

● Správné vyrovnání vzorku: Vždy se ujistěte, že je vzorek v upínacích zařízeních dokonale vyrovnán, abyste předešli nechtěnému axiálnímu zatížení nebo excentrickému ohýbání, které může zkreslit výsledky únavy.

● Ověření upínací síly: Ověřte, zda je upínací síla dostatečná k tomu, aby zabránila sklouznutí vzorku během testování vysokým cyklem, ale ne tak vysoká, aby způsobila předčasné rozdrcení v místech uchopení.

● Nastavení detekce netěsností: U součástí dutého potrubí vždy před zahájením testu připojte vnitřní systém monitorování tlaku a senzory detekce netěsností.

● Postupné náběhové zatížení: Využijte programovatelnou funkci náběhu softwaru k postupnému zvýšení amplitudy ohybu na cílovou úroveň, čímž se zabrání rázovému zatížení.

Průvodce údržbou

● Denně: Kontrolujte všechna upínací zařízení a rukojeti, zda nejsou opotřebovaná, prasklá nebo deformovaná. Zkontrolujte hladiny hydraulického oleje (pokud je to možné) a ověřte, že všechna bezpečnostní blokování fungují správně.

● Týdně/měsíčně: Namažte všechny pohyblivé spoje, vodicí kolejnice a spojky pohonu podle specifikací výrobce. Vyčistěte testovací oblast a zkontrolujte elektrické spoje, zda nejsou uvolněné.

● Čtvrtletně: Proveďte komplexní systémovou kalibraci snímačů zatížení, úhlových kodérů a snímačů tlaku pomocí certifikovaných referenčních standardů. Zkontrolujte hydraulické hadice a armatury, zda nejeví známky opotřebení nebo netěsnosti.

● Po testu: Po zlomenině vzorku vždy dodržujte správnou sekvenci vypnutí. Opatrně vyjměte rozbitý vzorek, vyčistěte přípravky a zkontrolujte, zda akční člen není poškozen náhlým uvolněním zátěže.

Poprodejní servis a podpora

Ve společnosti XINYU HUACHUANG jsme odhodláni poskytovat komplexní a spolehlivou poprodejní podporu, abychom zajistili nepřetržitý a efektivní provoz vašeho zařízení. Náš specializovaný servisní tým je vždy připraven vám pomoci.

Komplexní záruční krytí

Na naše zařízení hrdě nabízíme dvouletou záruku. Během tohoto období poskytujeme bezplatné služby údržby a oprav pro jakékoli problémy související s kvalitou, s výjimkou těch, které jsou způsobeny nesprávným provozem, neoprávněnými úpravami nebo vyšší mocí. U zařízení po dvouleté záruční době nadále nabízíme služby celoživotní údržby, přičemž účtujeme pouze náklady na náhradní díly a práci.

Mechanismus rychlé reakce

Nabízíme 7×24 hodin profesionální inženýrskou telefonickou podporu. Po obdržení oznámení o závadě náš technický tým odpoví do 24 hodin a poskytne životaschopné řešení. Pokud je vyžadován servis na místě, naši profesionální inženýři dorazí do vašeho zařízení do jednoho týdne. Za zvláštních okolností, kdy zařízení nelze opravit, je bezpodmínečně vyměníme za novou jednotku nebo poskytneme náhradní jednotku během dvouleté záruční doby nebo přijmeme nezbytná opatření k obnovení normálního provozu.

Často kladené otázky (FAQ)

Q1: Jak stroj simuluje skutečné provozní namáhání potrubí?

Odpověď: Stroj bezpečně upne vzorek trubky nebo tvarovky a pomocí vysoce přesných servohydraulických nebo servoelektrických pohonů aplikuje řízené, opakující se ohybové momenty. Může být nakonfigurován pro ohýbání v jedné rovině, rotační ohýbání nebo komplexní víceosé zatížení, aby replikovalo skutečné namáhání, které potrubí zažívají v provozu – včetně sedání země, tepelné roztažnosti a únavy způsobené vibracemi.

Q2: Jaké parametry systém sleduje během únavového testu?

Odpověď: Systém nepřetržitě zaznamenává údaje o úhlu ohybu, aplikovaném momentu, počtu cyklů a deformaci v reálném čase. Tento komplexní soubor dat umožňuje inženýrům vykreslit křivky S-N (napětí versus počet cyklů) a určit přesnou únavovou životnost součásti potrubí za specifikovaných podmínek zatížení.

Q3: Jak stroj určí, kdy vzorek selhal?

Odpověď: Test se automaticky ukončí, když vzorek praskne nebo dosáhne předem definovaného prahu úniku. Při zkouškách tlakového potrubí systém monitoruje vnitřní tlak a detekuje jakýkoli pokles tlaku indikující trhlinu ve stěně, čímž zajišťuje, že měření únavové životnosti odráží skutečné selhání spíše než libovolné limity cyklu.

Q4: Může stroj testovat jak přímé části potrubí, tak tvarovky, jako jsou kolena a T-kusy?

A: Ano. Upínací systém a konfigurace pohonu jsou nastavitelné tak, aby vyhovovaly rovným úsekům potrubí, kolenům, T-kusům, přírubám a dalším potrubním armaturám. Každý typ vzorku lze testovat v nejkritičtějším režimu ohybu, aby se identifikovalo nejslabší místo v potrubním systému.

Q5: Proč je testování únavy v ohybu nezbytné pro kvalifikaci potrubí?

Odpověď: Potrubí v oblasti ropy a zemního plynu, chemického zpracování a výroby energie jsou vystavena cyklickému ohybovému zatížení způsobenému pohybem země, tepelnými cykly a vibracemi zařízení. Testování únavy v ohybu poskytuje údaje o cyklech do selhání potřebné k nastavení intervalů kontrol, ověření konstrukčních rezerv a zajištění souladu s normami integrity potrubí, jako jsou API 570 a ASME B31.3.
