Plechové vlnité balení

XINYU HUACHUANG Plate Corrugated Packing je prémiová strukturovaná náplň navržená tak, aby maximalizovala separační účinnost a kapacitu v destilačních, absorpčních a stripovacích kolonách. Tato ucpávka, navržená s přesnými úhly zvlnění a perforovanými povrchy, podporuje rovnoměrnou distribuci kapaliny a vynikající smáčení povrchu. Plošná vlnitá ucpávka výrazně zlepšuje přenos hmoty při zachování nízké tlakové ztráty, což z ní činí ideální upgrade jak pro nové konstrukce kolon, tak pro stávající přestavby věží.

Co je obal z vlnité lepenky?

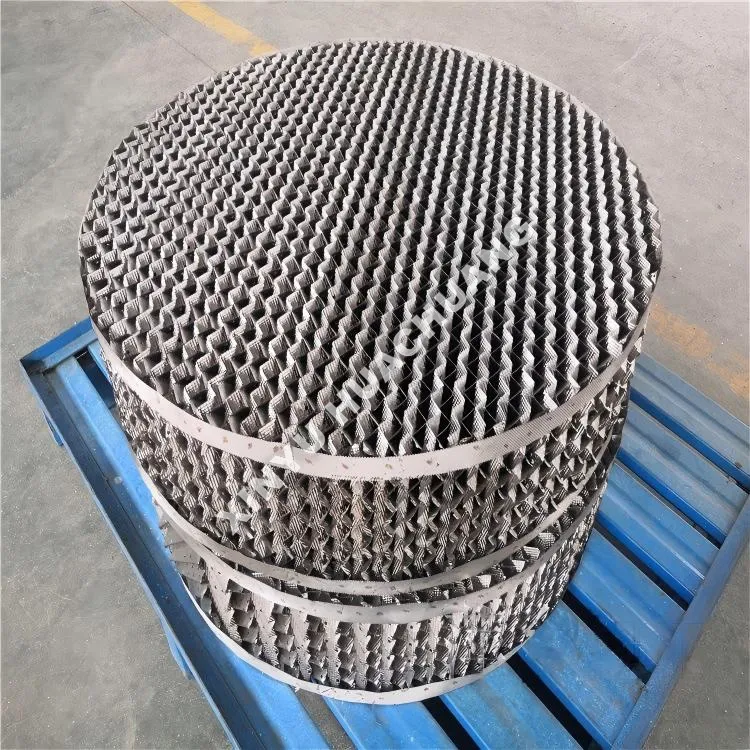

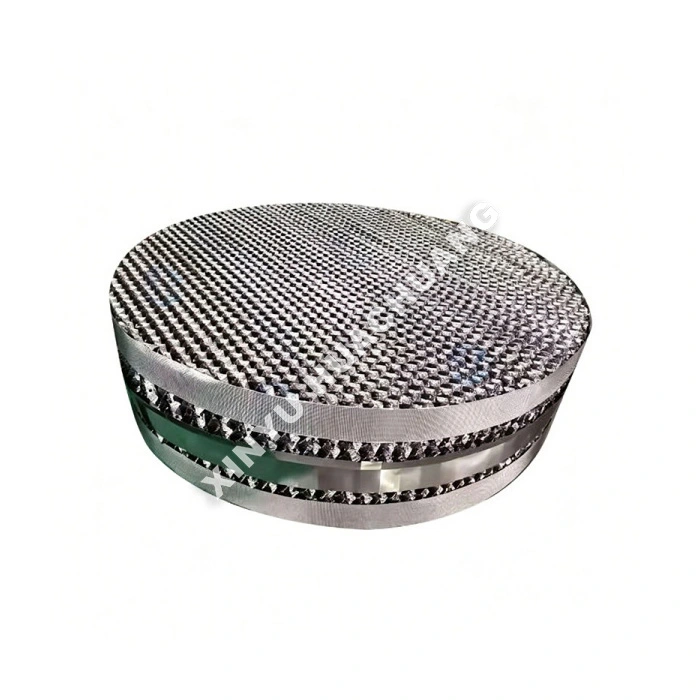

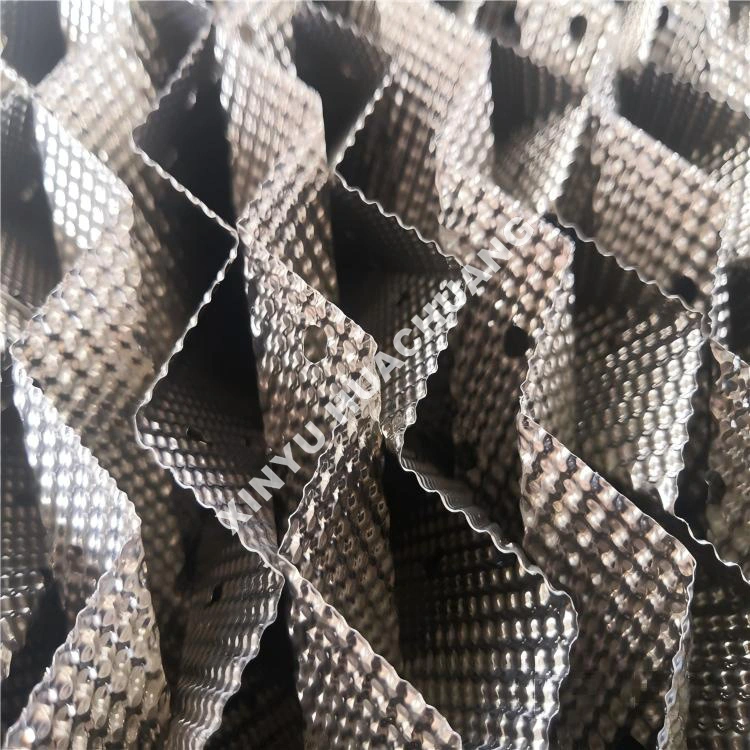

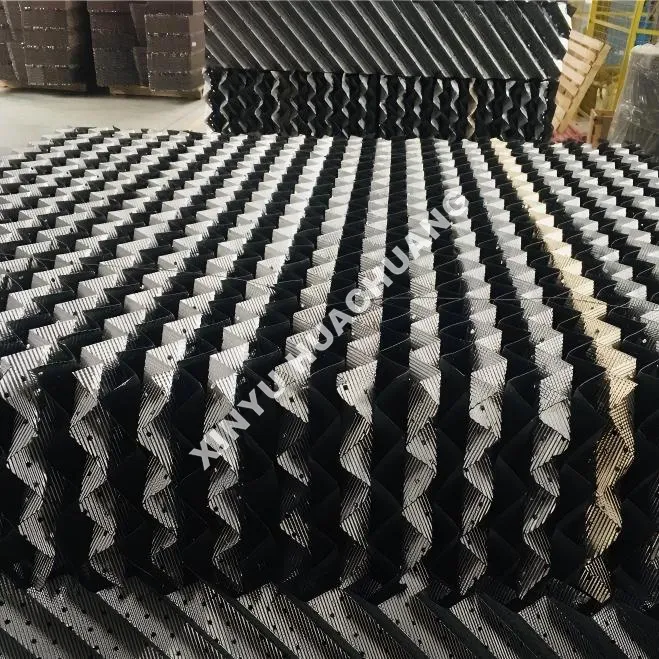

Plate Corrugated Packing je typ strukturovaného věžového těsnění vyrobeného z děrovaných plechů, které jsou vyraženy kanálovými zvlněními. Tyto desky jsou naskládány do střídajících se vrstev, typicky pod úhlem 45° nebo 30°, aby se vytvořila kontinuální, otevřená dráha toku pro páru a kapalinu. Tento design si zachovává vysoce účinnou strukturu drátěného pletiva, ale nabízí vynikající mechanickou pevnost a vlastnosti proti znečištění. Široce se používá k nahrazení náhodného balení nebo táců v průmyslových věžích, aby se zvýšila propustnost, zlepšila se čistota produktu a snížila spotřeba energie.

Čím to vyniká?

● Vysoká účinnost přenosu hmoty: Vlnité kanálky a perforace podporují intenzivní míchání kapaliny a páry a rovnoměrné rozprostření kapaliny, čímž se dosahuje vysokých teoretických čísel pater.

● Nízká tlaková ztráta: Otevřená strukturovaná geometrie umožňuje plynulé proudění páry, což výrazně snižuje spotřebu energie ve srovnání s tradičním náhodným balením.

● Vysoká kapacita a ochrana proti znečištění: Velký poměr dutin a hladký povrch zabraňují ucpávání, takže je velmi vhodný pro systémy obsahující částice nebo náchylné k polymeraci.

● Přizpůsobitelné materiály: Dostupné v široké škále kovů včetně SS304, SS316L, uhlíkové oceli, hliníku a měděného bronzu, aby vyhovovaly specifickým chemickým prostředím.

● Snadná instalace: Navrženo s přesnými rozměry a nosnými mřížkami, které zajišťují rychlou a bezpečnou instalaci uvnitř věže.

Technické specifikace

Kde se dá použít?

● Petrochemie: Separace ethylbenzenu/styrenu, čištění mastných kyselin a frakcionace ropy.

● Chemické zpracování: Separace cyklohexanonu/cyklohexanolu, čištění kaprolaktamu a procesy absorpce/desorpce.

● Fine Chemicals & Pharmaceuticals: Vysoce čisté získávání rozpouštědel a separace materiálů citlivých na teplo.

● Ochrana životního prostředí: Absorpce odpadních plynů, odsíření a stripování odpadních vod.

Kompletní výrobní řetězec

1. Příprava suroviny: Přesné řezání vysoce kvalitních plechů na základě specifických požadavků modelu.

2. Razba a perforace: Razování plechů pro vytvoření stejnoměrných kanálků zvlnění a mikroperforací pro optimální distribuci kapaliny.

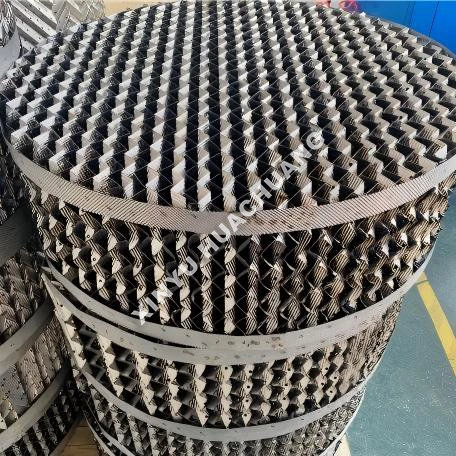

3. Stohování a montáž: Stohování vlnitých plechů ve střídavých směrech a jejich zajištění do standardních modulárních bloků pomocí pásů z nerezové oceli.

4. Inspekce kvality: Přísné testování rozměrů bloku, plochy povrchu a strukturální integrity, aby bylo zajištěno přísné dodržování konstrukčních parametrů.

5. Balení a doprava: Bezpečně zabaleno v dřevěných bednách nebo paletách s ochranným obalem, aby se zabránilo deformaci během globální logistiky a přepravy.

Poprodejní servis a podpora

Ve společnosti XINYU HUACHUANG jsme odhodláni poskytovat komplexní a spolehlivou poprodejní podporu, abychom zajistili nepřetržitý a efektivní provoz vašeho zařízení. Náš specializovaný servisní tým je vždy připraven vám pomoci.

Komplexní záruční krytí

Na naše zařízení hrdě nabízíme dvouletou záruku. Během tohoto období poskytujeme bezplatné služby údržby a oprav pro jakékoli problémy související s kvalitou, s výjimkou těch, které jsou způsobeny nesprávným provozem, neoprávněnými úpravami nebo vyšší mocí. U zařízení po dvouleté záruční době nadále nabízíme služby celoživotní údržby, přičemž účtujeme pouze náklady na náhradní díly a práci.

Mechanismus rychlé reakce

Nabízíme 7×24 hodin profesionální inženýrskou telefonickou podporu. Po obdržení oznámení o závadě náš technický tým odpoví do 24 hodin a poskytne životaschopné řešení. Pokud je vyžadován servis na místě, naši profesionální inženýři dorazí do vašeho zařízení do jednoho týdne. Za zvláštních okolností, kdy zařízení nelze opravit, je bezpodmínečně vyměníme za novou jednotku nebo poskytneme náhradní jednotku během dvouleté záruční doby nebo přijmeme nezbytná opatření k obnovení normálního provozu.

Často kladené otázky (FAQ)

Q1: Co odlišuje deskové vlnité balení od náhodného balení?

Odpověď: Na rozdíl od nahodilé náplně, která je volně vysypána do kolony, se desková vlnitá náplně skládá z perforovaných kovových plechů s vyraženým kanálovým zvlněním a naskládaných ve střídavých vrstvách pod úhlem 45° nebo 30°. To vytváří spojité, organizované cesty toku, které poskytují vyšší propustnost, lepší čistotu produktu a nižší spotřebu energie ve srovnání s chaotickým uspořádáním náhodného balení.

Otázka 2: Proč je v určitých aplikacích preferováno těsnění z vlnité lepenky před těsněním z drátěné gázy?

Odpověď: Zatímco obě jsou strukturované ucpávky, ucpávka z vlnité lepenky nabízí vynikající mechanickou pevnost a vlastnosti proti znečištění. Balení z drátěné gázy je křehčí a náchylnější k ucpání ve špinavém provozu. Pokud proces zahrnuje částice, polymerační tendence nebo silné znečištění, deskové vlnité těsnění poskytuje robustnější a na údržbu nenáročné řešení.

Q3: Může deskové vlnité těsnění nahradit stávající podnosy v provozní koloně?

A: Ano. Mnoho průmyslových věží původně vybavených patry lze dodatečně vybavit deskovým vlnitým těsněním pro zvýšení kapacity, zlepšení účinnosti separace a snížení poklesu tlaku. Strukturovaný design obvykle poskytuje vyšší propustnost a nižší spotřebu energie bez nutnosti nového pláště kolony.

Q4: Jaké úhly zvlnění jsou k dispozici a jak ovlivňují výkon?

Odpověď: Listy jsou obvykle stohovány pod úhlem 45° nebo 30°. Uspořádání 45° poskytuje vyšší účinnost přenosu hmoty, takže je ideální pro vysoce čisté separace. 30° uspořádání nabízí nižší tlakovou ztrátu a vyšší kapacitu, lépe se hodí pro vakuovou destilaci a vysoce výkonné aplikace.

Q5: Jaké materiály se používají k výrobě vlnitého plechu?

Odpověď: Těsnění je vyrobeno z děrovaných plechů z různých materiálů včetně SS304, SS316L, uhlíkové oceli a speciálních slitin, jako je Hastelloy nebo titan pro vysoce korozivní prostředí. Výběr materiálu závisí na procesním médiu, provozní teplotě a požadavcích na korozi.
