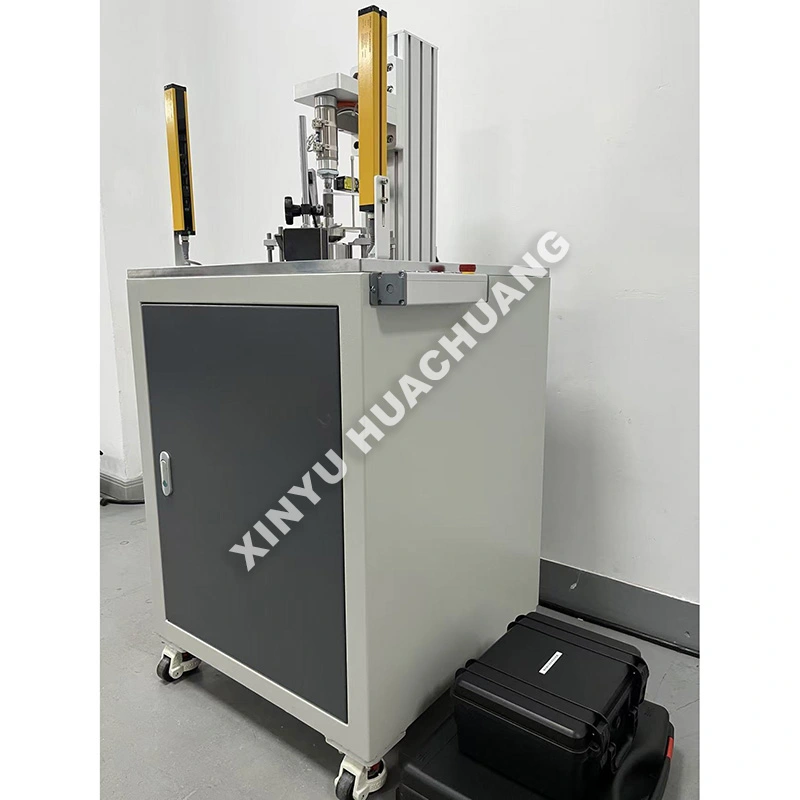

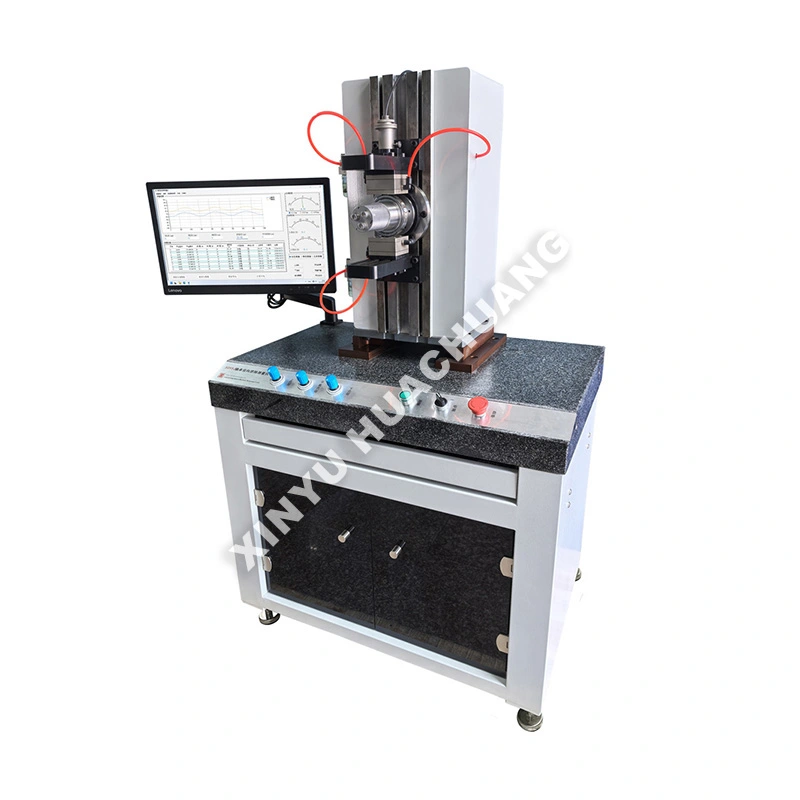

Měřicí přístroj axiální vůle pro ložiska

XINYU HUACHUANG Měřicí přístroj na měření axiální vůle pro ložiska je vysoce přesné, poloautomatické testovací zařízení speciálně navržené k vyhodnocení vnitřní axiální vůle valivých ložisek. Tento přístroj na měření axiální vůle pro ložiska, navržený tak, aby splňoval přísné mezinárodní normy, přesně aplikuje standardizovaná axiální měřicí zatížení k zachycení mikroposunů. Je vybaven inteligentní automatizací PLC a vysoce citlivými senzory, zajišťuje bezpečný a spolehlivý provoz a zároveň poskytuje vysoce reprodukovatelná data pro výzkum a vývoj, kontrolu kvality a výrobní certifikaci.

Pracovní princip

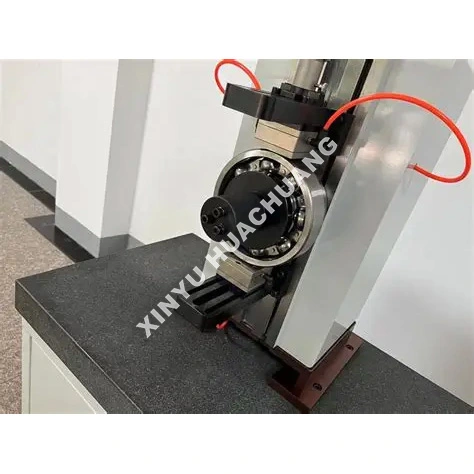

Přístroj na měření axiální vůle pro ložiska pracuje na dynamickém principu měření bez zatížení. Vnější kroužek ložiska je bezpečně upevněn a upnut, zatímco na vnitřní kroužek působí přesné axiální měřící zatížení. Vysoce citlivé snímače posuvu zachycují axiální pohyb valivých těles při jejich průchodu zátěžovou zónou. Systém používá diferenciální algoritmy k automatickému odstranění geometrických chyb a vypočítává skutečnou axiální vůli bez nutnosti kompenzace deformace.

Jaké jsou výrazné výhody?

● Vysoce přesné měření: Vyznačuje se prémiovými indukčními snímači se statickou opakovatelností <1,5μm a dynamickou opakovatelností <2,5μm.

● Automatizované plnění: Pneumatické nebo motorizované plnění zajišťuje konzistentní, standardizované měřicí síly a eliminuje chyby ruční obsluhy.

● Inteligentní zpracování dat: Automaticky vypočítává průměrnou clearance, identifikuje záseky při rotaci a generuje statistické zprávy SPC/CPK.

● Robustní a bezpečná konstrukce: Postaveno s pevným mechanickým rámem a má automatickou kalibraci podle standardních referenčních dílů, aby byla zachována dlouhodobá přesnost.

● Všestranná kompatibilita: Modulární upínání umožňuje rychlou výměnu za účelem testování různých typů ložisek, od kuličkových ložisek po kuželíková ložiska.

Technické specifikace

Kde se dá použít?

● Výroba ložisek: 100% inline nebo offline kontrola kvality kuličkových, válečkových a kuželíkových ložisek.

● Automobilový průmysl a letectví: Příchozí kontrola kvality (IQC) a ověření montáže nábojů kol, převodovek a turbínových motorů.

● Přesné strojní zařízení: Výběr spárování a spárování pro vysoce přesná vřetena obráběcích strojů a robotiku.

● Údržba a MRO: Posouzení stavu a vyhodnocení vůle ložisek během generálních oprav zařízení.

Bezpečnostní opatření při používání

● Příprava vzorku: Vždy důkladně očistěte ložisko, abyste odstranili antikorozní prostředky nebo mastnotu, která by mohla ovlivnit mikroměření.

● Tepelná rovnováha: Před testováním nechejte přístroj i ložisko aklimatizovat na pokojovou teplotu (20±5 °C).

● Správné vyrovnání: Ujistěte se, že ložisko je usazeno dokonale rovně na přípravku, aby se zabránilo chybným údajům způsobeným nakloněním vnějšího kroužku.

● Kalibrace: Na začátku každé směny spusťte automatickou kalibraci pomocí standardních referenčních ložisek.

Průvodce údržbou

● Denně: Otřete měřicí přípravky a dotykový hrot snímače čistým hadříkem, který nepouští vlákna. Zkontrolujte tlak pneumatického vzduchu (je-li k dispozici) a vypusťte vlhkost z filtru.

● Týdně/měsíčně: Zkontrolujte plynulý chod rotujícího vřetena a nakládacích pák. Podle doporučení naneste kapku lehkého strojního oleje na mechanické otočné body.

● Čtvrtletně: Proveďte úplnou kalibraci systému pomocí certifikovaných standardních bloků pro ověření linearity a přesnosti zesílení.

● Kontrola prostředí: Uchovávejte přístroj mimo dosah těžkých vibrujících strojů, silných magnetických polí a přímého slunečního světla, aby byla zachována stabilita měření.

Podpora, která vám dodá jistotu

Ve společnosti XINYU HUACHUANG jsme odhodláni poskytovat komplexní a spolehlivou poprodejní podporu, abychom zajistili nepřetržitý a efektivní provoz vašeho zařízení. Náš specializovaný servisní tým je vždy připraven vám pomoci.

Komplexní záruční krytí

Na naše zařízení hrdě nabízíme dvouletou záruku. Během tohoto období poskytujeme bezplatné služby údržby a oprav pro jakékoli problémy související s kvalitou, s výjimkou těch, které jsou způsobeny nesprávným provozem, neoprávněnými úpravami nebo vyšší mocí. U zařízení po dvouleté záruční době nadále nabízíme služby celoživotní údržby, přičemž účtujeme pouze náklady na náhradní díly a práci.

Mechanismus rychlé reakce

Nabízíme 7×24 hodin profesionální inženýrskou telefonickou podporu. Po obdržení oznámení o závadě náš technický tým odpoví do 24 hodin a poskytne životaschopné řešení. Pokud je vyžadován servis na místě, naši profesionální inženýři dorazí do vašeho zařízení do jednoho týdne. Za zvláštních okolností, kdy zařízení nelze opravit, je bezpodmínečně vyměníme za novou jednotku nebo poskytneme náhradní jednotku během dvouleté záruční doby nebo přijmeme nezbytná opatření k obnovení normálního provozu.

Často kladené otázky (FAQ)

Q1: Co je axiální vůle a jak se liší od radiální vůle?

A: Axiální vůle je celková vzdálenost, o kterou se může vnitřní kroužek ložiska axiálně pohybovat (podél osy hřídele) vzhledem k vnějšímu kroužku, když nepůsobí žádné vnější zatížení. Zatímco radiální vůle měří pohyb kolmo k hřídeli, axiální vůle měří pohyb rovnoběžný s hřídelí. Obě vůle ovlivňují výkon ložiska, ale axiální vůle je zvláště kritická pro aplikace zatížené tahem, jako jsou převodovky a vertikální čerpadla.

Q2: Jak zajišťuje princip dynamického měření přístroje přesnost?

Odpověď: Vnější kroužek je bezpečně upevněn a upnut, zatímco na vnitřní kroužek působí přesné axiální měřící zatížení. Vysoce citlivé snímače posuvu zachycují axiální pohyb valivých těles při jejich průchodu zátěžovou zónou. Systém používá diferenciální algoritmy k automatické eliminaci geometrických chyb – jako je házení čela a kolísání klece – a vypočítává skutečnou axiální vůli bez nutnosti kompenzace deformace.

Q3: Proč je axiální vůle zvláště důležitá pro ložiska s kosoúhlým stykem a kuželíková ložiska?

A: Ložiska s kosoúhlým stykem a kuželíková ložiska jsou navržena pro přenášení kombinovaného radiálního a axiálního zatížení. Jejich axiální vůle přímo určuje kontaktní úhel mezi valivými tělesy a oběžnými drahami, což zase řídí rozložení zatížení, tuhost a tvorbu tepla. Nesprávná axiální vůle u těchto typů ložisek vede k nerovnoměrnému sdílení zatížení, předčasnému odlupování a katastrofálnímu selhání.

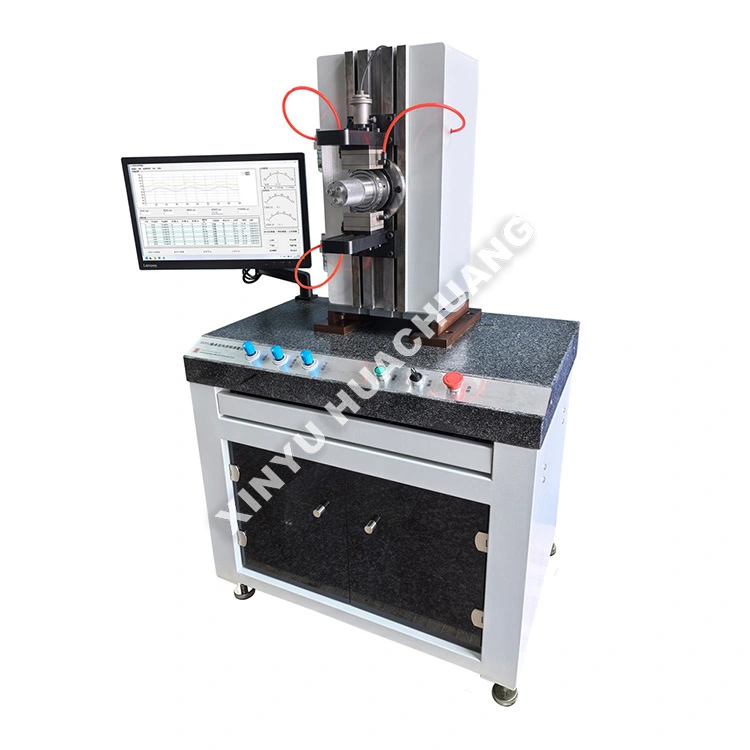

Q4: Lze tento přístroj použít spolu s přístrojem na měření radiální vůle pro kompletní kontrolu ložisek?

A: Ano. Nástroje pro radiální a axiální vůli společně poskytují komplexní profil vůle ložiska. Mnoho specifikací ložisek vyžaduje ověření obou hodnot. Použití obou přístrojů v sekvenci na stejném ložisku poskytuje úplný obraz o vnitřní geometrii a potvrzuje, že ložisko splňuje všechny požadavky na vůli.

Q5: Jak přístroj podporuje příchozí kontrolu a analýzu poruch?

Odpověď: Při vstupní kontrole přístroj před instalací ověří, zda nová ložiska splňují specifikovanou skupinu axiální vůle, čímž se zabrání nákladným montážním opravám. Pro analýzu selhání pomáhá měření axiální vůle vrácených ložisek nebo ložisek se selháním určit, zda přispěla nesprávná vůle, což podporuje vyšetřování příčin a nápravná opatření.
