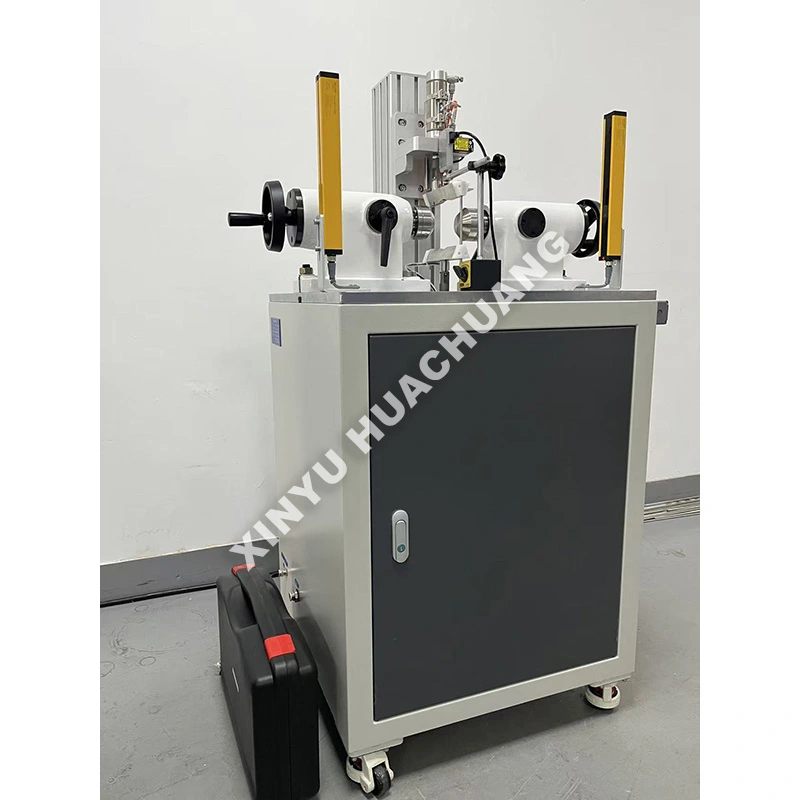

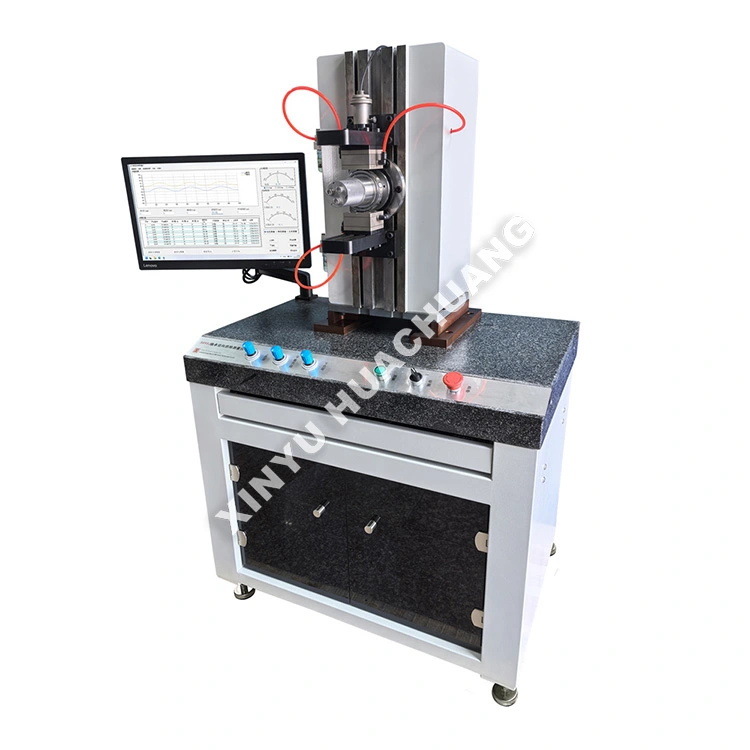

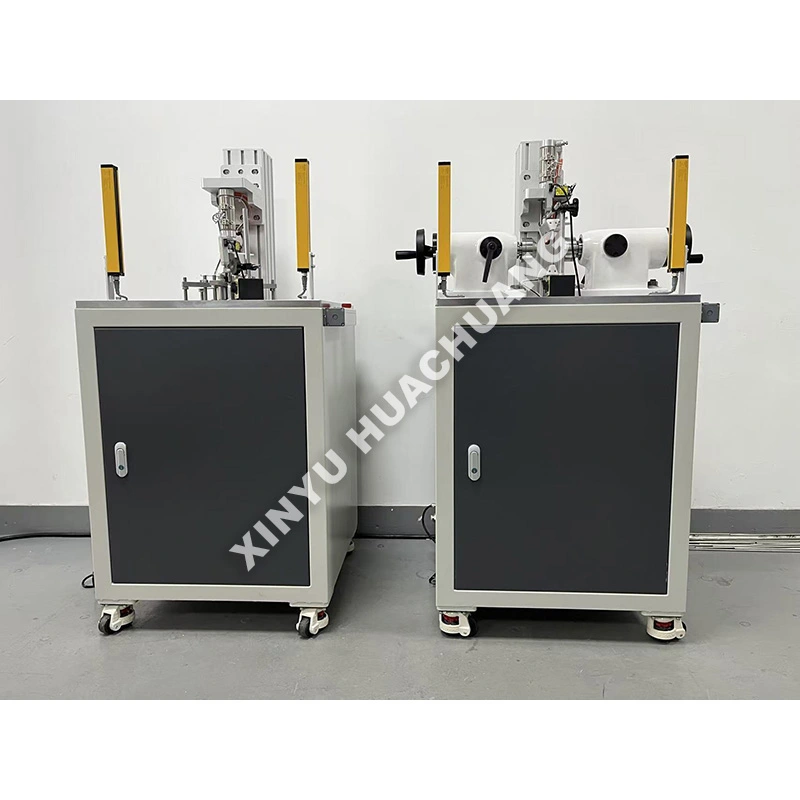

Přístroj na měření radiální vůle ložiska

Přístroj na měření radiální vůle ložisek XINYU HUACHUANG je vysoce přesné, poloautomatické testovací zařízení speciálně navržené k vyhodnocení vnitřní radiální vůle valivých ložisek. Tento přístroj na měření radiální vůle ložiska, navržený tak, aby splňoval přísné mezinárodní standardy, přesně aplikuje standardizovaná měřicí zatížení k zachycení mikroposunů. Je vybaven inteligentní automatizací PLC a vysoce citlivými senzory, zajišťuje bezpečný a spolehlivý provoz a zároveň poskytuje vysoce reprodukovatelná data pro výzkum a vývoj, kontrolu kvality a výrobní certifikaci.

Pracovní princip

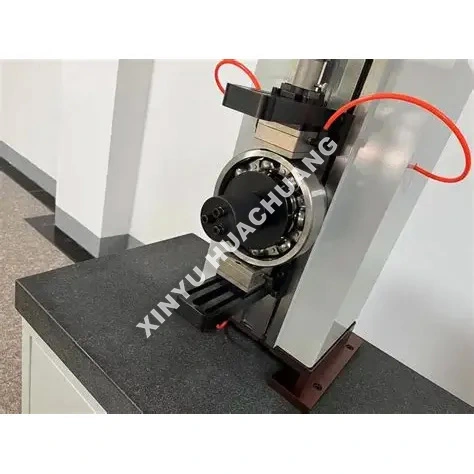

Přístroj na měření radiální vůle ložiska pracuje na dynamickém principu měření bez zatížení. Vnitřní kroužek ložiska je upevněn a otáčen synchronním motorem, zatímco na vnější kroužek působí přesné měření. Vysoce citlivé snímače posuvu zachycují radiální pohyb valivých těles při průchodu zátěžovou zónou. Systém používá diferenciální algoritmy k automatickému odstranění geometrických chyb a vypočítá skutečnou radiální vůli bez nutnosti kompenzace deformace.

Jaké jsou výrazné výhody?

● Vysoce přesné měření: Vyznačuje se prémiovými indukčními snímači se statickou opakovatelností <1,5μm a dynamickou opakovatelností <2,5μm.

● Automatizované plnění: Pneumatické nebo motorizované plnění zajišťuje konzistentní, standardizované měřicí síly a eliminuje chyby ruční obsluhy.

● Inteligentní zpracování dat: Automaticky vypočítává průměrnou clearance, identifikuje záseky při rotaci a generuje statistické zprávy SPC/CPK.

● Robustní a bezpečná konstrukce: Postaveno s pevným mechanickým rámem a má automatickou kalibraci podle standardních referenčních dílů, aby byla zachována dlouhodobá přesnost.

● Všestranná kompatibilita: Modulární upínání umožňuje rychlou výměnu za účelem testování různých typů ložisek, od kuličkových ložisek po kuželíková ložiska.

Technické specifikace

Kde je to použitelné?

● Výroba ložisek: 100% inline nebo offline kontrola kvality kuličkových, válečkových a kuželíkových ložisek.

● Automobilový průmysl a letectví: Příchozí kontrola kvality (IQC) a ověření montáže nábojů kol, převodovek a turbínových motorů.

● Přesné strojní zařízení: Výběr spárování a spárování pro vysoce přesná vřetena obráběcích strojů a robotiku.

● Údržba a MRO: Posouzení stavu a vyhodnocení vůle ložisek během generálních oprav zařízení.

Bezpečnostní opatření při používání

● Příprava vzorku: Vždy důkladně očistěte ložisko, abyste odstranili antikorozní prostředky nebo mastnotu, která by mohla ovlivnit mikroměření.

● Tepelná rovnováha: Před testováním nechejte přístroj i ložisko aklimatizovat na pokojovou teplotu (20±5 °C).

● Správné vyrovnání: Ujistěte se, že ložisko je usazeno dokonale rovně na přípravku, aby se zabránilo chybným údajům způsobeným nakloněním vnějšího kroužku.

● Kalibrace: Na začátku každé směny spusťte automatickou kalibraci pomocí standardních referenčních ložisek.

Průvodce údržbou

● Denně: Otřete měřicí přípravky a dotykový hrot snímače čistým hadříkem, který nepouští vlákna. Zkontrolujte tlak pneumatického vzduchu (je-li k dispozici) a vypusťte vlhkost z filtru.

● Týdně/měsíčně: Zkontrolujte plynulý chod rotujícího vřetena a nakládacích pák. Podle doporučení naneste kapku lehkého strojního oleje na mechanické otočné body.

● Čtvrtletně: Proveďte úplnou kalibraci systému pomocí certifikovaných standardních bloků pro ověření linearity a přesnosti zesílení.

● Kontrola prostředí: Uchovávejte přístroj mimo dosah těžkých vibrujících strojů, silných magnetických polí a přímého slunečního světla, aby byla zachována stabilita měření.

Podrobnosti ochrany po nákupu

Ve společnosti XINYU HUACHUANG jsme odhodláni poskytovat komplexní a spolehlivou poprodejní podporu, abychom zajistili nepřetržitý a efektivní provoz vašeho zařízení. Náš specializovaný servisní tým je vždy připraven vám pomoci.

Komplexní záruční krytí

Na naše zařízení hrdě nabízíme dvouletou záruku. Během tohoto období poskytujeme bezplatné služby údržby a oprav pro jakékoli problémy související s kvalitou, s výjimkou těch, které jsou způsobeny nesprávným provozem, neoprávněnými úpravami nebo vyšší mocí. U zařízení po dvouleté záruční době nadále nabízíme služby celoživotní údržby, přičemž účtujeme pouze náklady na náhradní díly a práci.

Mechanismus rychlé reakce

Nabízíme 7×24 hodin profesionální inženýrskou telefonickou podporu. Po obdržení oznámení o závadě náš technický tým odpoví do 24 hodin a poskytne životaschopné řešení. Pokud je vyžadován servis na místě, naši profesionální inženýři dorazí do vašeho zařízení do jednoho týdne. Za zvláštních okolností, kdy zařízení nelze opravit, je bezpodmínečně vyměníme za novou jednotku nebo poskytneme náhradní jednotku během dvouleté záruční doby nebo přijmeme nezbytná opatření k obnovení normálního provozu.

Často kladené otázky (FAQ)

Q1: Co je radiální vůle a proč je důležitá pro výkon ložiska?

A: Radiální vůle je celková vzdálenost, o kterou se vnitřní kroužek ložiska může radiálně posunout vzhledem k vnějšímu kroužku, když nepůsobí žádné vnější zatížení. Správná radiální vůle je kritická, protože příliš malá vůle způsobuje nadměrné tření, přehřívání a předčasné selhání, zatímco příliš velká vůle vede k vibracím, hluku a snížené nosnosti.

Q2: Jak funguje princip dynamického měření bez zatížení?

A: Přístroj fixuje vnitřní kroužek ložiska a otáčí jím prostřednictvím synchronního motoru, přičemž na vnější kroužek působí přesné měřící zatížení. Vysoce citlivé snímače posuvu zachycují radiální pohyb valivých těles při průchodu zátěžovou zónou. Diferenciální algoritmy pak automaticky eliminují geometrické chyby, jako je nekulatost, a poskytují skutečnou hodnotu radiální vůle.

Q3: Proč přístroj používá diferenciální algoritmy místo přímého měření?

Odpověď: Ložiska mají přirozené geometrické nedokonalosti – mírnou oválnost, zvlnění povrchu a rozměrové odchylky u valivých prvků – které mohou zkreslit jednoduchá bodová měření. Diferenciální algoritmus zachycuje více datových bodů kolem plné rotace a matematicky odděluje tyto geometrické chyby od skutečné vůle, čímž zajišťuje přesnost měření bez nutnosti kompenzace deformace.

Q4: Jaké typy a velikosti ložisek může tento přístroj měřit?

Odpověď: Přístroj je vhodný pro kuličková ložiska s hlubokou drážkou, ložiska s kosoúhlým stykem, válečková ložiska a kuželíková ložiska v široké škále velikostí. Adaptéry a přípravky lze konfigurovat tak, aby odpovídaly specifickým průměrům vrtání ložisek a vnějším průměrům, takže jsou vhodné jak pro kontrolu kvality na výrobní lince, tak pro laboratorní kontrolu.

Q5: Jak tento nástroj podporuje kontrolu kvality ložisek ve výrobě?

Odpověď: Poskytováním rychlých, přesných a opakovatelných měření radiální vůle umožňuje přístroj 100% kontrolu výrobních šarží nebo statistické vzorkování podle norem ISO 5753 a ABMA. To zajišťuje, že každé dodané ložisko splňuje specifikovanou skupinu vůlí, což snižuje nároky na záruku a závady v terénu způsobené nesprávnou vůlí.
