Katalyzátorová reakční jednotka s pevným ložem

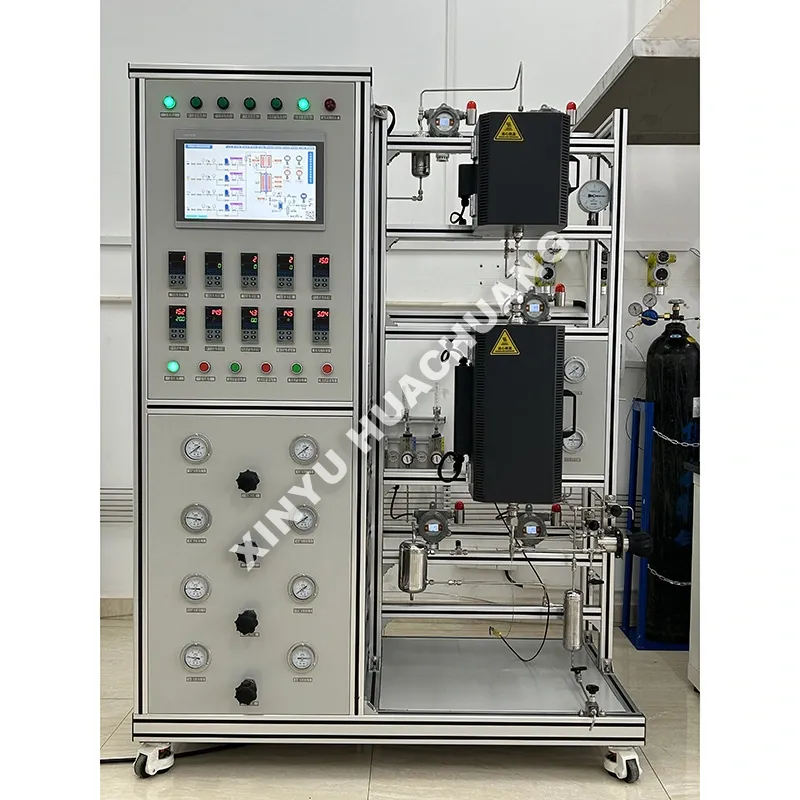

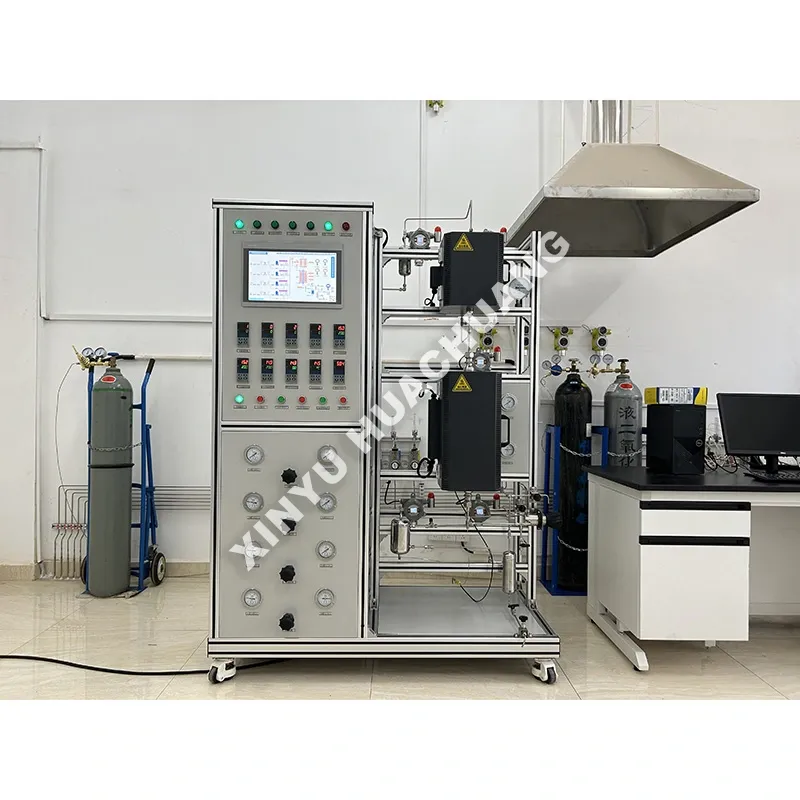

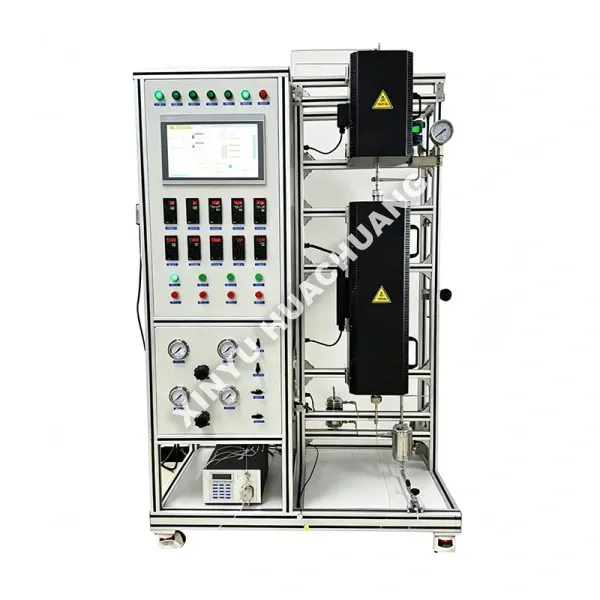

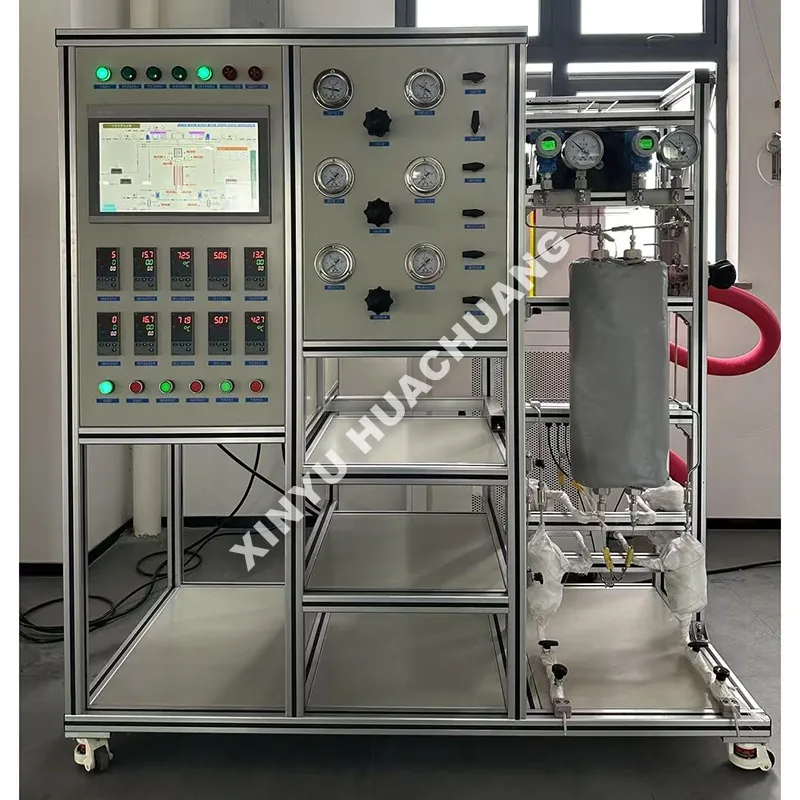

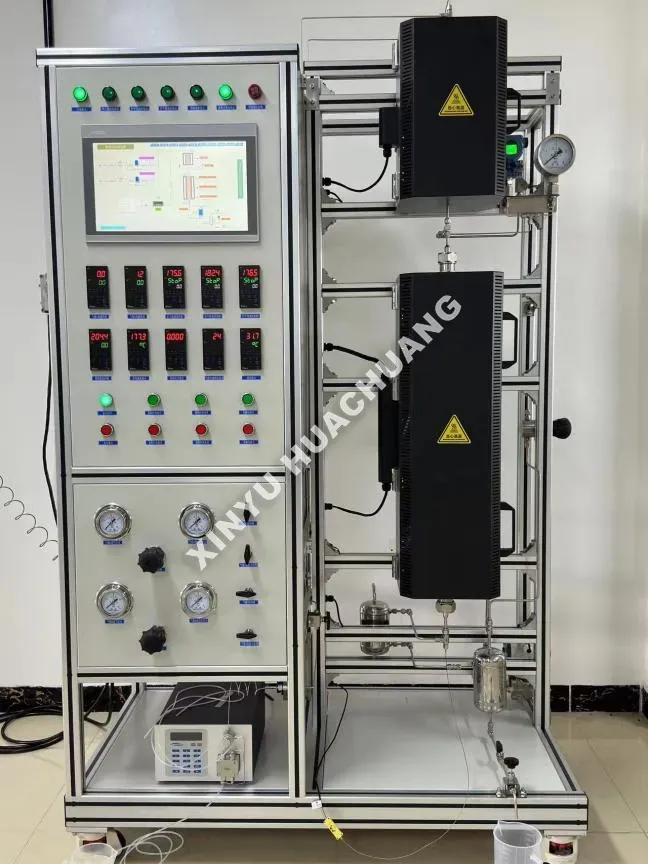

XINYU HUACHUANG Catalyst Fixed-Bed Reaction Unit je vysoce automatizovaný laboratorní reaktorový systém navržený pro přesný výzkum heterogenní katalýzy. Navrženo tak, aby simulovalo průmyslové prostředí plyn-pevná látka nebo kapalina-pevná látka, přesně řídí teplotu, tlak a průtoky. Tato jednotka, vybavená inteligentní automatizací PLC a víceúrovňovými bezpečnostními blokováními, je ideální pro screening katalyzátorů, kinetické studie a škálování procesů v petrochemických, energetických a environmentálních oblastech.

Co je katalytická reakční jednotka s pevným ložem?

Catalyst Fixed-Bed Reaction Unit je specializované chemické testovací zařízení, kde jsou pevné částice katalyzátoru baleny do stacionárního lože v trubkovém reaktoru. Reaktanty (plyn nebo kapalina) nepřetržitě procházejí tímto pevným ložem, kde se adsorbují na aktivní místa katalyzátoru a podléhají chemické přeměně na produkty. Kapalina plynule protéká náplňovým ložem s minimálním zpětným promícháním, což poskytuje vysoce stabilní prostředí pro hodnocení aktivity katalyzátoru, selektivity a životnosti za kontrolovaných podmínek.

Technické specifikace

Klíčové vlastnosti

● Vysoká konverze a selektivita: Charakteristika plug-flow pevného lože zajišťuje dlouhou dobu kontaktu mezi reaktanty a katalyzátory, minimalizuje vedlejší reakce a maximalizuje výtěžek cílového produktu.

● Nízké opotřebení katalyzátoru: Protože lože katalyzátoru zůstává zcela nehybné, nedochází prakticky k žádnému mechanickému opotřebení nebo otěru částic, což výrazně prodlužuje životnost katalyzátoru a snižuje provozní náklady.

● Přesné vícezónové vytápění: Pokročilé vícezónové PID regulátory teploty zajišťují izotermický profil napříč ložem katalyzátoru, čímž se eliminují horká místa a zajišťují vysoce reprodukovatelná kinetická data.

● Modulární a přizpůsobitelný design: Flexibilní konfigurace předehřívačů, kondenzátorů, separátorů plyn-kapalina a online analyzátorů (GC/MS) pro splnění specifických experimentálních požadavků.

● Bezpečnost na průmyslové úrovni: Vybaveno automatickými přetlakovými ventily, detektory netěsností a tlačítky nouzového zastavení pro zajištění bezpečného provozu během vysokotlaké hydrogenace nebo exotermických reakcí.

Bezpečnostní opatření při používání

● Správné plnění katalyzátoru: Vždy zabalte katalyzátor rovnoměrně, abyste se vyhnuli kanálkům (kde plyn obchází katalyzátor). Použijte inertní křemennou vatu nebo keramické kuličky nahoře a dole k podpoře lože a distribuci proudu plynu.

● Předehřívání a profukování: Před zahříváním systém vždy propláchnout inertním plynem (např. N2 nebo Ar). Nikdy nezahřívejte reaktor bez průtoku plynu, aby nedošlo k místnímu přehřátí a poškození katalyzátoru.

● Prevence kondenzace: Pokud reakce produkuje těžké uhlovodíky nebo vodu, zajistěte, aby všechna potrubí a ventily po proudu byly řádně ohřívány (např. >150 °C), aby se zabránilo kondenzaci a ucpání.

● Bezpečné vypnutí: Po experimentu nejprve zastavte přívod kapaliny, poté pokračujte v proudění plynu a ochlaďte reaktor na pokojovou teplotu, než jej odtlakujte.

Běžné chyby vs. správné metody

● Chyba: Zahřívání prázdného reaktoru nebo zahřívání bez průtoku plynu. Správná metoda: Před zapnutím ohřívače vždy zajistěte stabilní průtok plynu, abyste zajistili rovnoměrný přenos tepla a ochránili termočlánek.

● Chyba: Zabalení katalyzátoru je příliš těsné nebo nerovnoměrné. Správná metoda: Nakládejte katalyzátor po malých dávkách a jemně poklepávejte na reaktor, abyste zajistili rovnoměrnou hustotu. Vyhněte se nadměrné síle, aby nedošlo k rozdrcení pelet katalyzátoru.

● Chyba: Ignorování monitorování poklesu tlaku. Správná metoda: Pravidelně sledujte vstupní/výstupní tlakoměr. Náhlé zvýšení poklesu tlaku indikuje ucpání lože nebo koksování; snížit rychlost přívodu nebo okamžitě regenerovat katalyzátor.

● Chyba: Otevírání systému pod tlakem. Správná metoda: Před uvolněním jakýchkoli armatur vždy ověřte, že se tlak v systému vrátil na atmosférickou úroveň a teplota je nižší než 50 °C.

Doprava a balení

● Profesionální balení: Reakční jednotka s pevným ložem katalyzátoru je bezpečně zabalena v dřevěných bednách standardních pro export bez použití fumigace. Všechny citlivé přístroje (MFC, PLC panely) jsou zabaleny do nárazuvzdorné pěny a fólie odolné proti vlhkosti.

● Upevnění součástí: Vnitřní potrubí a reaktory jsou pevně upevněny pomocí ocelových držáků, aby se zabránilo poškození během námořní nebo letecké přepravy.

● Dokumentace: Obsáhlý anglický návod k obsluze, elektrická schémata, schémata P&ID a seznam balení jsou součástí vodotěsného sáčku na dokumenty připojeného k přepravce.

● Globální logistika: Podporujeme podmínky EXW, FOB, CIF a DDP a poskytujeme služby doručení od dveří ke dveřím do laboratoří a výzkumných zařízení po celém světě.

Poprodejní servis a podpora

Ve společnosti XINYU HUACHUANG jsme odhodláni poskytovat komplexní a spolehlivou poprodejní podporu, abychom zajistili nepřetržitý a efektivní provoz vašeho zařízení. Náš specializovaný servisní tým je vždy připraven vám pomoci.

Komplexní záruční krytí

Na naše zařízení hrdě nabízíme dvouletou záruku. Během tohoto období poskytujeme bezplatné služby údržby a oprav pro jakékoli problémy související s kvalitou, s výjimkou těch, které jsou způsobeny nesprávným provozem, neoprávněnými úpravami nebo vyšší mocí. U zařízení po dvouleté záruční době nadále nabízíme služby celoživotní údržby, přičemž účtujeme pouze náklady na náhradní díly a práci.

Mechanismus rychlé reakce

Nabízíme 7×24 hodin profesionální inženýrskou telefonickou podporu. Po obdržení oznámení o závadě náš technický tým odpoví do 24 hodin a poskytne životaschopné řešení. Pokud je vyžadován servis na místě, naši profesionální inženýři dorazí do vašeho zařízení do jednoho týdne. Za zvláštních okolností, kdy zařízení nelze opravit, je bezpodmínečně vyměníme za novou jednotku nebo poskytneme náhradní jednotku během dvouleté záruční doby nebo přijmeme nezbytná opatření k obnovení normálního provozu.

FAQ

Q1: Jaké jsou hlavní výhody použití katalytické reakční jednotky s pevným ložem pro katalytický výzkum?

Odpověď: Catalyst Fixed-Bed Reaction Unit nabízí jednoduchou strukturu a vysoce stabilní provoz, díky čemuž je ideální pro nepřetržité zpracování. Protože částice katalyzátoru zůstávají nehybné, je mechanické opotřebení minimalizováno, což výrazně prodlužuje životnost katalyzátoru. Kromě toho se průtok kapaliny blíží proudění pístu s minimálním zpětným mícháním, což poskytuje vynikající selektivitu reakce a vysoce přesná kinetická data pro výzkum a vývoj.

Otázka 2: Jak systém zabraňuje „horkým místům“ nebo teplotním únikům během silných exotermických reakcí?

Odpověď: U systémů s pevným ložem je kritická regulace teploty. Naše reakční jednotka s pevným ložem Catalyst je vybavena vícezónovou nezávislou regulací teploty PID (zóny předehřívání, reakce a izolace), aby byl zajištěn rovnoměrný teplotní profil. Pro vysoce exotermické reakce nabízíme specializované konstrukce reaktorů s výměnou tepla (jako jsou vícetrubkové reaktory) a pokročilé bezpečnostní blokování, které automaticky zastaví přívod nebo spustí nouzové odvětrání, pokud teploty lože překročí bezpečné limity.

Otázka 3: Dokáže tato jednotka zpracovat různé fáze reaktantů a jak je řízen napájecí systém?

Odpověď: Ano, jednotka je vysoce univerzální. Může být konfigurován pro reakce plyn-pevná látka, kapalina-pevná látka nebo plyn-kapalina-pevná látka (skrápěcí lože). Napájecí systém využívá vysoce přesné regulátory hmotnostního průtoku (MFC) pro plyny a bezpulsní vysokotlaká dávkovací čerpadla pro kapaliny, zajišťující přesné stechiometrické poměry a stabilní průtoky, které jsou nezbytné pro reprodukovatelné experimentální výsledky.

Q4: Jaká bezpečnostní opatření jsou zavedena pro operace zahrnující vysokou teplotu a vysoký tlak?

Odpověď: Bezpečnost je naší nejvyšší prioritou. Catalyst Fixed-Bed Reaction Unit se vyznačuje robustním, víceúrovňovým bezpečnostním designem, který kombinuje hardware a software. Zahrnuje automatické systémy proplachování dusíkem, které zabraňují vzniku výbušných směsí plynů, alarmům přehřátí a přetlaku a protokolům nouzového vypnutí. Tělo reaktoru je vyrobeno z prvotřídních slitin odolných vůči vysokým teplotám a vysokému tlaku (např. SS316L, Hastelloy), které zaručují bezpečný provoz v extrémních podmínkách.

Q5: Jak vylepšuje řídicí systém průmyslového PLC + PC software proces hodnocení?

Odpověď: Integrovaná architektura průmyslového PLC + PC softwaru zajišťuje plně automatizované řízení vytápění, průtoku plynu/kapaliny a záznam dat, což výrazně snižuje manuální chyby. Systém poskytuje monitorování kritických parametrů v reálném čase, automatický záznam historických dat a generování trendových křivek. Tento inteligentní sběr dat umožňuje výzkumníkům přesně sledovat aktivitu katalyzátoru, míru konverze a selektivitu během dlouhodobého nepřetržitého testování.
