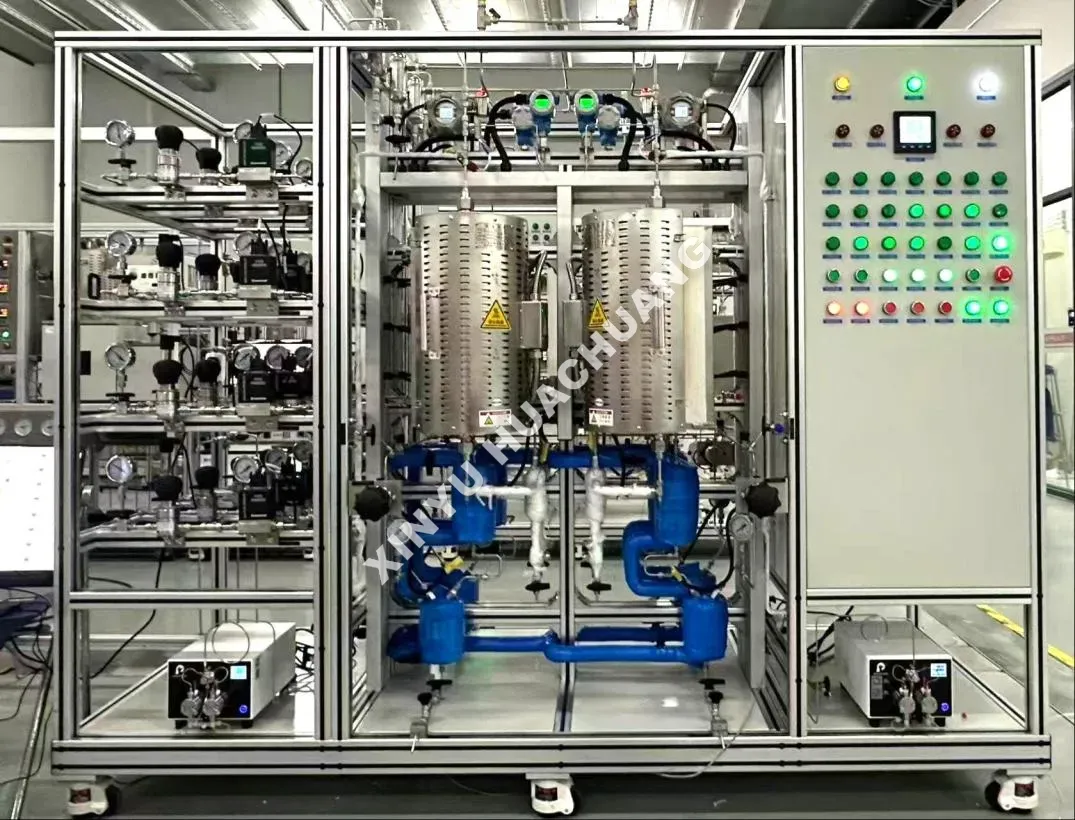

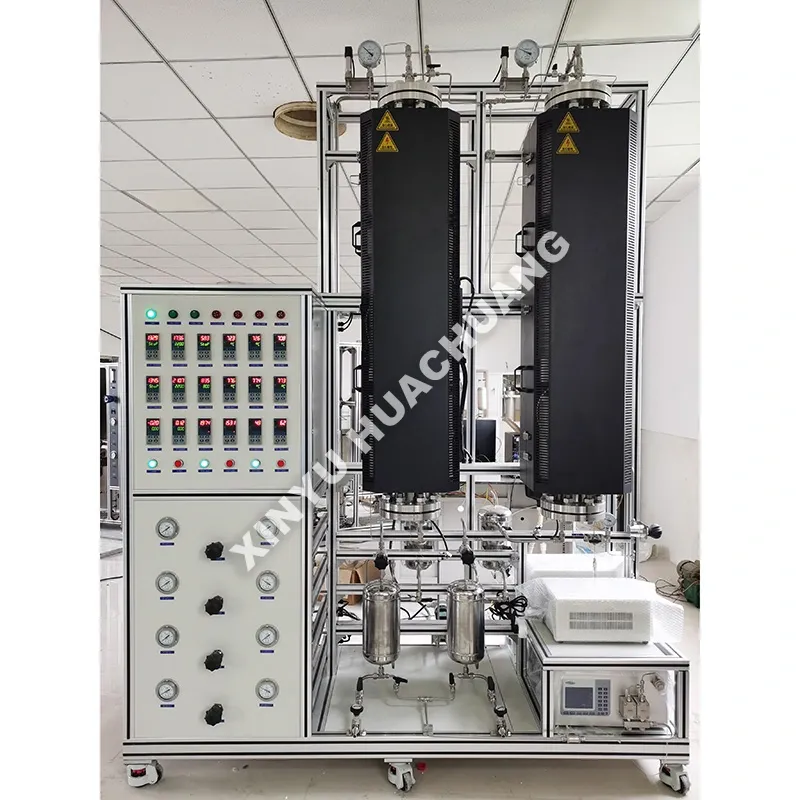

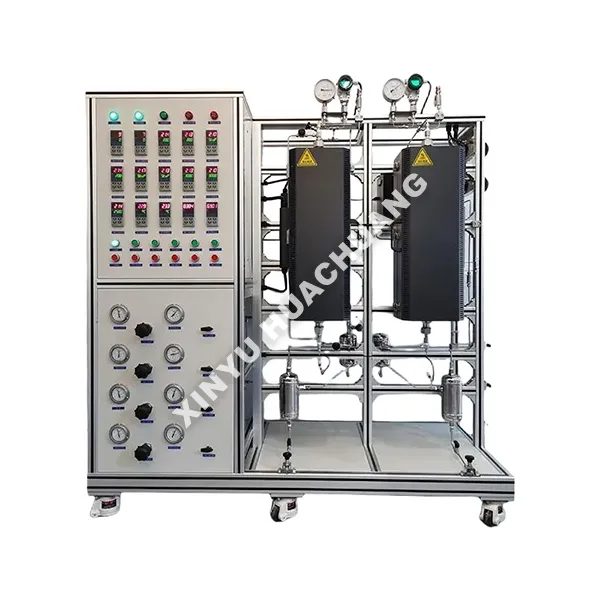

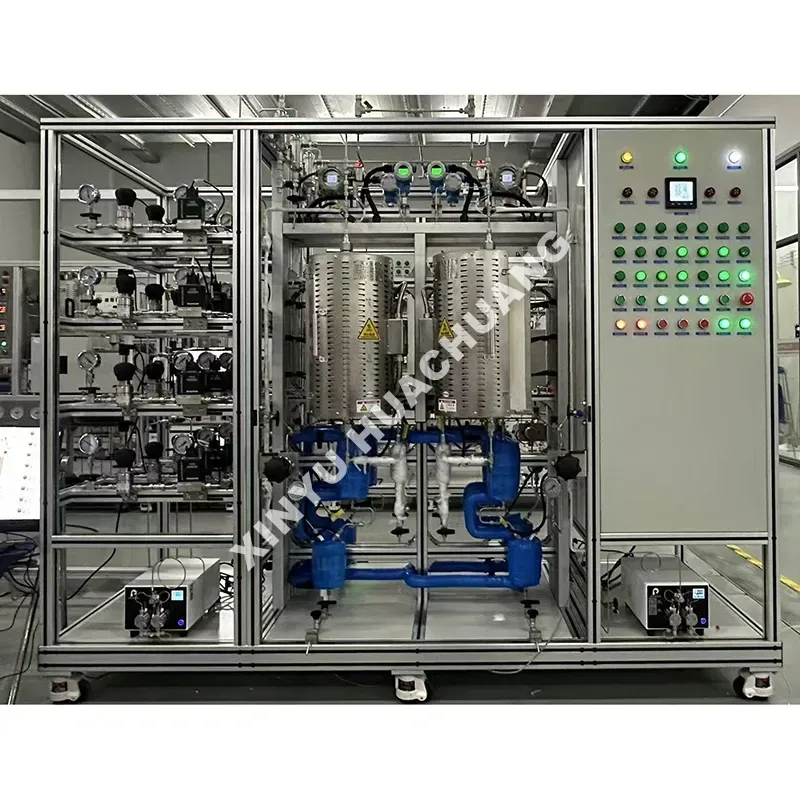

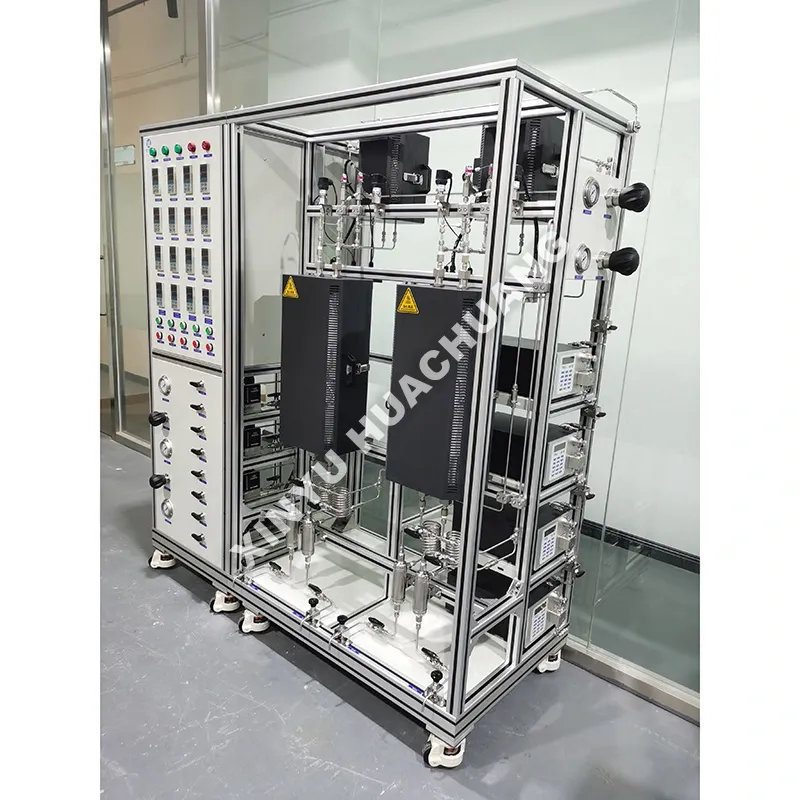

Vyhodnocovací jednotka se dvěma reaktory SCR

XINYU HUACHUANG SCR Dual-Reactor Evaluation Unit je pokročilý laboratorní systém navržený pro přesné testování selektivní katalytické redukce (SCR). Díky dvoukanálovému paralelnímu designu umožňuje simultánní vyhodnocování různých šarží katalyzátoru za stejných podmínek. Je vybaven inteligentním řízením PLC a vysoce přesnými regulátory hmotnostního průtoku, přesně simuluje složení průmyslových spalin a poskytuje vysoce reprodukovatelné údaje pro účinnost konverze NOx a analýzu úniku amoniaku.

Pracovní princip

Jednotka SCR Dual-Reactor Evaluation Unit funguje na základě simulace skutečných průmyslových podmínek výfukových plynů. Simulovaná směs spalin (NO, Nh2, O2, N2 a H2O) je generována a přesně dávkována pomocí regulátorů hmotnostního průtoku. Proud plynu je pak předehříván a směrován do dvou nezávislých, paralelních reaktorových kanálů. Uvnitř reaktorů katalyzátor SCR usnadňuje redukci NOx na neškodný dusík (N2) a vodu (H2O). Pokročilý online analytický systém (jako je FTIR nebo chemiluminiscenční detektory) nepřetržitě monitoruje složení plynu na vstupu a výstupu každého reaktoru a automaticky vypočítává míru konverze NOx a rychlosti úniku amoniaku v reálném čase.

Klíčové výhody

● Vysoce účinné paralelní testování: Dvoureaktorový design zdvojnásobuje propustnost testování, umožňuje přímé a intuitivní srovnání různých katalyzátorů za stejných parametrů, což šetří čas a náklady.

● Přesné řízení parametrů: Vysoce přesné regulátory hmotnostního průtoku a vícezónové topné systémy zajišťují přesné řízení teploty (±1℃), průtoku plynu a poměrů čpavku k dusíku.

● Komplexní hodnocení výkonu: Schopnost testovat kritické metriky včetně účinnosti konverze NOx, úniku amoniaku, rychlosti tvorby N2O a konverze SO2/SO3.

● Inteligentní automatizace: Integrované řízení PLC-PC umožňuje automatizované protokolování dat, generování historických křivek a bezobslužný dlouhodobý provoz.

● Robustní a bezpečný design: Reaktory jsou vyrobeny z vysokoteplotních materiálů odolných proti korozi (např. Quartz nebo SS316L) a mají víceúrovňové bezpečnostní blokování pro ochranu proti přehřátí a přetlaku.

Technické specifikace

Kde se používá ?

● Výroba energie: Vyhodnocení výkonu katalyzátorů SCR pro uhelné, plynové elektrárny a elektrárny na biomasu.

● Automotive & Marine: Testování katalyzátorů DeNOx pro výfukové plyny dieselových motorů, systémy SCR pro lodní motory a nesilniční mobilní stroje.

● Průmyslové emise: Třídění katalyzátorů pro cementářské pece, ocelárny, spalovny odpadu a chemické zpracovatelské závody.

● R&D & Academia: Základní kinetický výzkum, optimalizace složení katalyzátoru a studie otravy/deaktivace.

Bezpečnostní opatření při používání

● Bezpečnost plynu: Před provozem se vždy ujistěte, že jsou lahve na plyn bezpečně upevněny a testovány na těsnost. Nh2 a NO jsou toxické plyny; pracovat v dobře větraném prostoru nebo digestoři.

● Sekvence ohřevu: Před ohřevem vždy propláchnout reaktory inertním plynem (N2). Nikdy nezahřívejte systém bez průtoku plynu, aby nedošlo k poškození katalyzátoru nebo přehřátí reaktoru.

● Chlazení: Po testování nechte systém přirozeně vychladnout proudícím plynem. Neochlazujte násilně vodou ani neotevírejte pec při vysokých teplotách.

● Prevence kondenzace: Při testování s vodní párou zajistěte, aby vzorkovací potrubí a výfukové potrubí byly zahřáté/izolované, aby se zabránilo kondenzaci a korozi.

Průvodce údržbou

● Denně: Kontrolujte tlaky v plynových lahvích, ověřte hodnoty MFC a kontrolujte systémy úpravy výfukových plynů (např. pračky), abyste zajistili bezpečné emise.

● Týdně/měsíčně: Vyčistěte nebo vyměňte plynové filtry a lapače vlhkosti. Zkontrolujte těsnění a potrubí reaktoru, zda nevykazují známky koroze nebo netěsnosti.

● Čtvrtletně: Kalibrujte regulátory hmotnostního průtoku a teplotní senzory, abyste zachovali přesnost testování. Zkontrolujte těsnost elektrických spojů ve skříni PLC.

● Manipulace s katalyzátorem: Opatrně nakládejte a vykládejte katalyzátory, aby nedošlo k rozdrcení nebo tvorbě prachu, který může změnit pokles tlaku v loži a ovlivnit přesnost testování.

Poprodejní servis a podpora

Ve společnosti XINYU HUACHUANG jsme odhodláni poskytovat komplexní a spolehlivou poprodejní podporu, abychom zajistili nepřetržitý a efektivní provoz vašeho zařízení. Náš specializovaný servisní tým je vždy připraven vám pomoci.

Komplexní záruční krytí

Na naše zařízení hrdě nabízíme dvouletou záruku. Během tohoto období poskytujeme bezplatné služby údržby a oprav pro jakékoli problémy související s kvalitou, s výjimkou těch, které jsou způsobeny nesprávným provozem, neoprávněnými úpravami nebo vyšší mocí. U zařízení po dvouleté záruční době nadále nabízíme služby celoživotní údržby, přičemž účtujeme pouze náklady na náhradní díly a práci.

Mechanismus rychlé reakce

Nabízíme 7×24 hodin profesionální inženýrskou telefonickou podporu. Po obdržení oznámení o závadě náš technický tým odpoví do 24 hodin a poskytne životaschopné řešení. Pokud je vyžadován servis na místě, naši profesionální inženýři dorazí do vašeho zařízení do jednoho týdne. Za zvláštních okolností, kdy zařízení nelze opravit, je bezpodmínečně vyměníme za novou jednotku nebo poskytneme náhradní jednotku během dvouleté záruční doby nebo přijmeme nezbytná opatření k obnovení normálního provozu.

Často kladené otázky

Q1: Jaká je hlavní výhoda konstrukce se dvěma reaktory v této vyhodnocovací jednotce?

Odpověď: Konfigurace se dvěma reaktory umožňuje současné testování dvou různých katalyzátorů nebo dvou různých provozních podmínek za identických plynných prostředí. Toto paralelní testování eliminuje proměnné, výrazně urychluje proces screeningu a poskytuje vysoce přesná srovnávací data pro optimalizaci katalyzátoru a výkonnostní benchmarking.

Q2: Dokáže tato jednotka simulovat složité podmínky spalin v reálném světě, jako jsou ty, které obsahují oxid siřičitý a vodní páru?

A: Ano, absolutně. Jednotka je vybavena přesnými regulátory hmotnostního průtoku (MFC) a specializovanými odpařovacími systémy, které dokážou přesně zavádět složité směsi plynů. Je speciálně navržen pro hodnocení účinnosti katalyzátoru proti otravě a dlouhodobé stability v drsných prostředích obsahujících SO₂, H₂O, alkalické kovy a prach.

Q3: Jak zajišťuje řídicí systém Industrial PLC + PC Software přesnost vyhodnocovacích dat?

Odpověď: Jednotka využívá pokročilou architekturu Industrial PLC + PC Software k dosažení plně automatizovaného řízení vytápění, průtoku plynu a záznamu dat. PLC využívá adaptivní algoritmy PID k udržení kolísání teploty v rozmezí ±1℃, zatímco počítačový software nepřetržitě zaznamenává koncentrace plynu na vstupu/výstupu v reálném čase. To výrazně snižuje manuální chyby a zajišťuje vysoce reprodukovatelná a spolehlivá data pro výpočet účinnosti konverze NOx a úniku amoniaku.

Q4: Jaké typy katalyzátorů SCR lze testovat pomocí této vyhodnocovací jednotky?

Odpověď: Jednotka je vysoce univerzální a může pojmout různé formy katalyzátorů, včetně voštinových, deskových a vlnitých typů, stejně jako vzorky prášku nebo částic. Modulární konstrukce reaktoru a přizpůsobitelné upevnění umožňují rychlé změny, díky čemuž je vhodný pro testování všeho od čerstvých katalyzátorů v laboratorním měřítku až po průmyslové monolity plné velikosti.

Q5: Je možné integrovat online nástroje pro analýzu plynů pro monitorování výkonu v reálném čase?

A: Ano. Vyhodnocovací jednotka SCR ve dvou reaktorech je navržena s komplexními rozhraními pro sběr dat, aby se hladce integrovala s online analyzátory, jako je FTIR (Fourier Transform Infrared Spectroscopy), CLD (chemiluminiscenční detektory) nebo plynové chromatografy. Tato integrace umožňuje vysokofrekvenční monitorování NOx, NH v reálném čase₃a N₂O koncentrace, okamžitý výpočet míry konverze a selektivity pro urychlení vašich cyklů výzkumu a vývoje.
