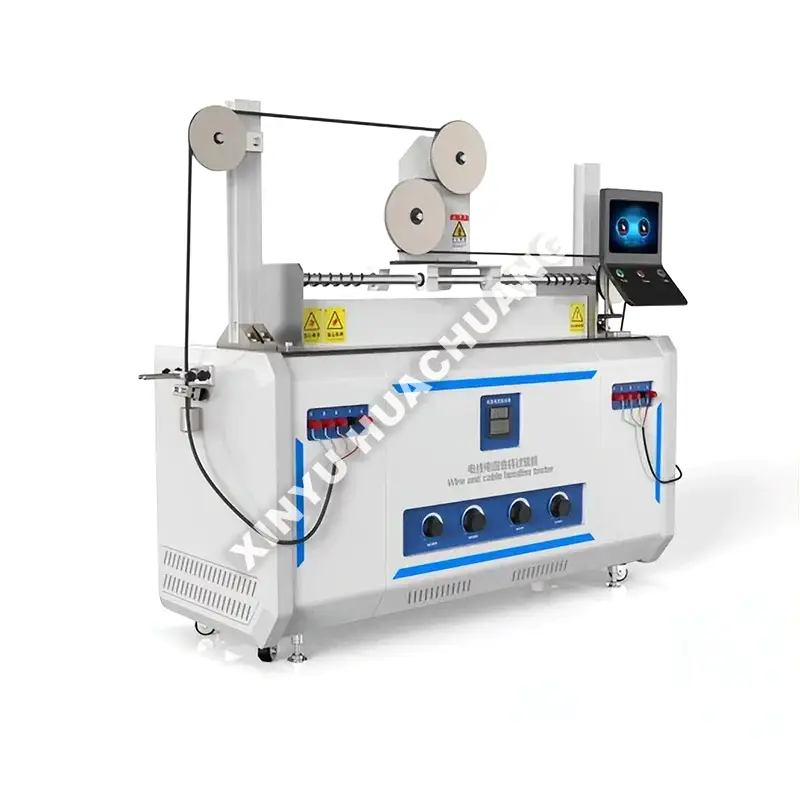

Testovací stolice na ohýbání a navíjení drátu s konstantní teplotou

XINYU HUACHUANG XINYU HUACHUANG zkušebna ohýbání a navíjení vodičů s konstantní teplotou je pokročilý testovací přístroj průmyslové třídy speciálně navržený pro hodnocení mechanické a elektrické integrity vodičů a kabelů v přísně kontrolovaném tepelném prostředí. Tato testovací stolice, navržená pro simulaci konkrétních provozních teplot, přesně kombinuje cyklické ohýbání nebo navíjení s přesnou a rovnoměrnou regulací teploty. Je vybaven inteligentní automatizací PLC a víceúrovňovými bezpečnostními blokováními a zajišťuje bezpečný, bezobslužný dlouhodobý provoz a zároveň poskytuje vysoce reprodukovatelné údaje o únavě a izolaci pro výzkum a vývoj, kontrolu kvality a průmyslovou certifikaci.

Co je zkušební stolice na ohýbání a navíjení drátu při konstantní teplotě?

Testovací stolice pro ohýbání a navíjení drátu s konstantní teplotou je specializovaný testovací systém, který integruje programovatelnou komoru s konstantní teplotou s mechanickým ohýbacím nebo navíjecím mechanismem. Na rozdíl od standardních testerů okolního prostředí udržuje tato zkušební stolice ohýbání a navíjení drátu s konstantní teplotou přesné, rovnoměrné tepelné prostředí (např. 50 ℃, 80 ℃ nebo 100 ℃), zatímco je drát vystaven opakovanému mechanickému namáhání. Je rozhodující pro identifikaci mechanismů selhání, jako je měknutí izolace, tepelné stárnutí a únava vodičů, ke kterým dochází specificky při zvýšených provozních teplotách v automobilovém, leteckém a průmyslovém průmyslu.

Čím to vyniká?

● Přesné řízení teploty: Vyznačuje se pokročilým systémem řízení teploty PID s rovnoměrnou cirkulací vzduchu, což zajišťuje, že testovací prostředí zůstane přísně konstantní během procesu ohýbání nebo navíjení.

● Vysoce přesná mechanická akce: Využívá servopohony k zajištění přesného a plynulého nastavení úhlů ohybu, rychlosti navíjení a průměrů trnu pro vysoce opakovatelné výsledky.

● Inteligentní získávání dat: Integrovaný počítačový software automaticky zaznamenává křivky v reálném čase (teplota-čas, odpor proti ohybu), detekuje otevřené obvody a generuje komplexní testovací zprávy.

● Robustní a bezpečná konstrukce: Postaveno s vysoce kvalitní tepelnou izolací, vnitřky odolnými proti korozi a víceúrovňovými bezpečnostními blokováními (přehřátí, přetížení, nouzové zastavení) pro ochranu zařízení a obsluhy.

● Přizpůsobitelné upevnění: Nabízí specializované trny, svorky a ohýbací ramena pro bezpečné uchycení vodičů různých průměrů a geometrií kabelů bez prokluzování nebo poškození.

Technické specifikace

Výběrový plán

● Definujte testovací teplotu a stejnoměrnost: Určete přesnou konstantní teplotu požadovanou pro vaši konkrétní aplikaci (např. 80 °C pro motorový prostor automobilu). Ujistěte se, že stejnoměrnost komory (±2 °C) splňuje požadavky vaší testovací normy.

● Posouzení specifikací drátu/kabelu: Uveďte průměr drátu, izolační materiál a celkovou geometrii kabelu. To je rozhodující pro výběr vhodného průměru trnu, délky ohýbacího ramene a upínací síly.

● Určete testovací standard a počet cyklů: Určete konkrétní průmyslový standard (např. UL, IEC, GB), který musíte splnit. To určuje požadovaný úhel ohybu, rychlost a celkový počet cyklů (např. 10 000 až 1 000 000 cyklů).

● Vyhodnoťte potřeby získávání dat: Rozhodněte se, zda požadujete jednoduché počítání cyklů nebo pokročilé monitorování elektrické kontinuity a odporu v reálném čase. Podle toho vyberte vhodný softwarový balík.

Proces kontroly kvality

● Ověření materiálu: Přísná kontrola vstupní konstrukční oceli, topných prvků a tepelně izolačních materiálů, aby bylo zajištěno, že splňují stanovené výkonové a bezpečnostní normy.

● Přesné obrábění: CNC obrábění hlavního rámu, ohýbacích ramen a trnů pro zaručení dokonalého vyrovnání, hladkého mechanického působení a rozměrové přesnosti.

● Tepelná kalibrace: Komplexní kalibrace regulátoru teploty PID a senzorů Pt100 pomocí certifikovaných referenčních teploměrů k ověření přesnosti a rovnoměrnosti teploty v testovací komoře.

● Mechanické zátěžové testování: Přísné testování systému servopohonu a upínacích přípravků při plném zatížení, aby byl zajištěn hladký provoz bez vibrací a bezpečné držení vzorku.

● Funkční běh: Kompletní běh nasucho a testování skutečného vzorku drátu k ověření přesného počítání cyklů, spolehlivé detekce elektrické kontinuity a správné funkce všech bezpečnostních blokování před zabalením.

Průběžná podpora

Ve společnosti XINYU HUACHUANG jsme odhodláni poskytovat komplexní a spolehlivou poprodejní podporu, abychom zajistili nepřetržitý a efektivní provoz vašeho zařízení. Náš specializovaný servisní tým je vždy připraven vám pomoci.

Komplexní záruční krytí

Na naše zařízení hrdě nabízíme dvouletou záruku. Během tohoto období poskytujeme bezplatné služby údržby a oprav pro jakékoli problémy související s kvalitou, s výjimkou těch, které jsou způsobeny nesprávným provozem, neoprávněnými úpravami nebo vyšší mocí. U zařízení po dvouleté záruční době nadále nabízíme služby celoživotní údržby, přičemž účtujeme pouze náklady na náhradní díly a práci.

Mechanismus rychlé reakce

Nabízíme 7×24 hodin profesionální inženýrskou telefonickou podporu. Po obdržení oznámení o závadě náš technický tým odpoví do 24 hodin a poskytne životaschopné řešení. Pokud je vyžadován servis na místě, naši profesionální inženýři dorazí do vašeho zařízení do jednoho týdne. Za zvláštních okolností, kdy zařízení nelze opravit, je bezpodmínečně vyměníme za novou jednotku nebo poskytneme náhradní jednotku během dvouleté záruční doby nebo přijmeme nezbytná opatření k obnovení normálního provozu.

Často kladené otázky (FAQ)

Q1: Jak se tato stolice liší od zkušební stolice pro ohýbání drátu při vysoké a nízké teplotě?

Odpověď: Zatímco vysokoteplotní a nízkoteplotní stolice cykluje mezi extrémními horkými a studenými podmínkami, tato zkušební stolice na ohýbání a navíjení drátu s konstantní teplotou udržuje přesné, stejnoměrné teplotní prostředí při konkrétní nastavené hodnotě – jako je 50 °C, 80 °C nebo 100 °C – během celého testu. To je nezbytné pro hodnocení dlouhodobého výkonu při trvalých provozních teplotách spíše než přechodných teplotních extrémů.

Q2: Jaké mechanismy selhání jsou konkrétně spojeny s konstantními zvýšenými teplotami?

Odpověď: Při trvale zvýšených teplotách podléhají izolační materiály tepelnému stárnutí, postupnému měknutí a ztrátě mechanické pevnosti. U vodičů dochází při opakovaném ohýbání ke zrychlenému tečení a únavě. Tyto mechanismy pomalé degradace se projeví pouze při dlouhodobém vystavení konstantní teplotě, což činí tento stůl kritickým pro předpovídání životnosti.

Q3: Proč je testování při konstantní teplotě důležité pro kvalifikaci automobilového kabelového svazku?

A: Automobilové kabelové svazky v motorovém prostoru pracují nepřetržitě při zvýšených teplotách – často 80 °C až 125 °C – po celou dobu životnosti vozidla. Testy ohybu a vinutí při konstantní teplotě ověřují, že izolace a vodič si za těchto trvalých tepelných podmínek zachovávají svou mechanickou integritu, což zajišťuje dlouhodobou spolehlivost, spíše než jen krátkodobé přežití.

Q4: Jak přesná je regulace teploty během mechanického testování?

A: Programovatelná komora s konstantní teplotou udržuje rovnoměrnou teplotu v rozmezí ±1°C v celé testovací zóně. Tato přísná kontrola zajišťuje, že každá část vzorku drátu bude vystavena identickým teplotním podmínkám a eliminuje teplotní gradienty, které by mohly způsobit variabilitu výsledků testu.

Otázka 5: Může zkušební stolice provádět dlouhodobé testy pro simulaci dlouhodobého tepelného stárnutí?

A: Ano. Lavička je navržena pro provoz s prodlouženou dobou trvání, při kterém běží tisíce cyklů ohýbání nebo navíjení během dnů nebo týdnů při konstantní zvýšené teplotě. Tato schopnost umožňuje výrobcům generovat data zrychleného stárnutí a předpovídat životnost drátěných a kabelových produktů při trvalém tepelném zatížení.
