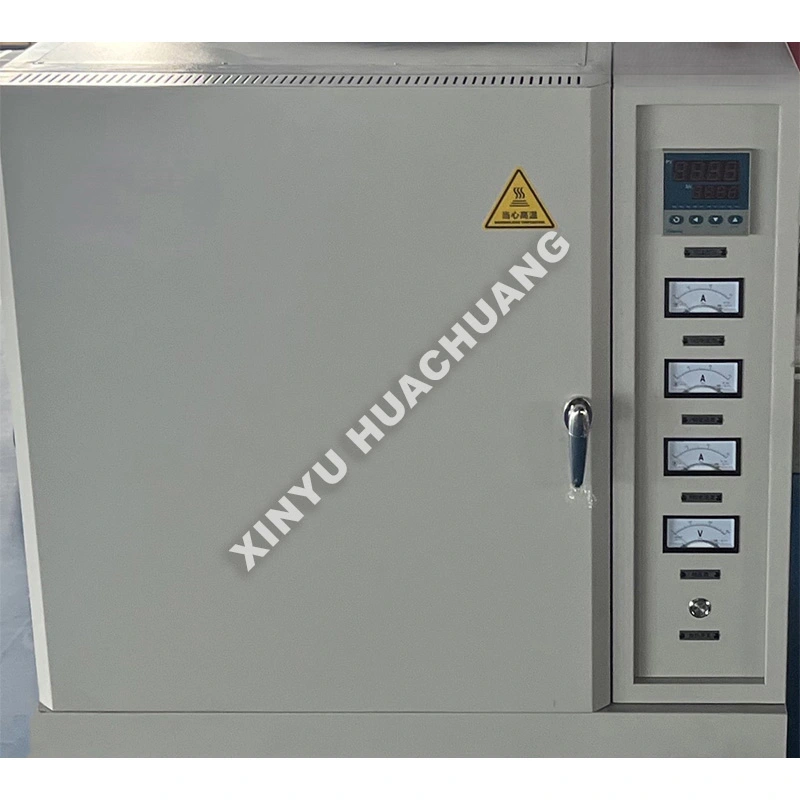

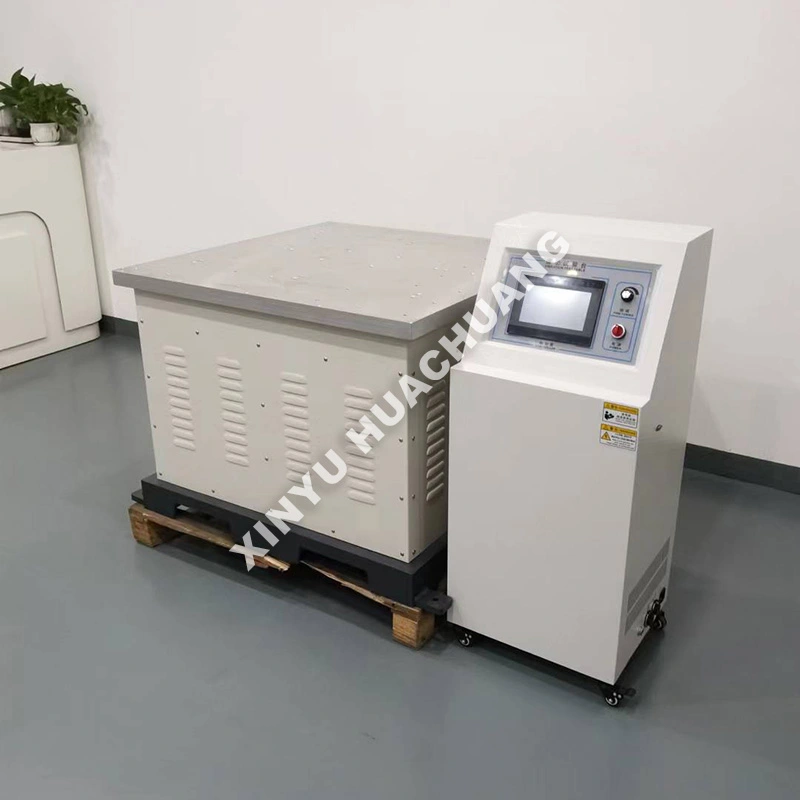

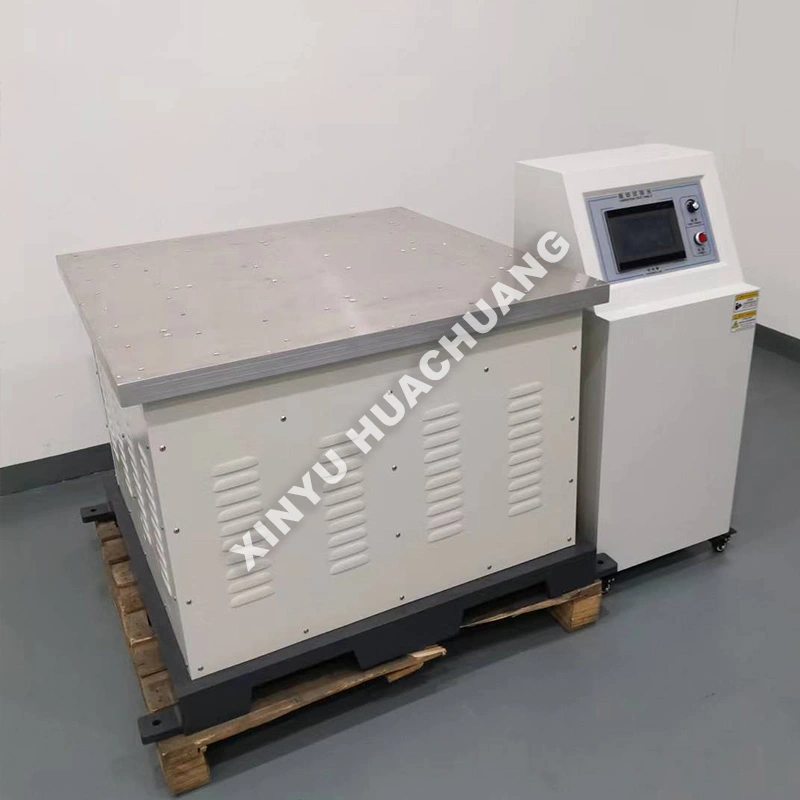

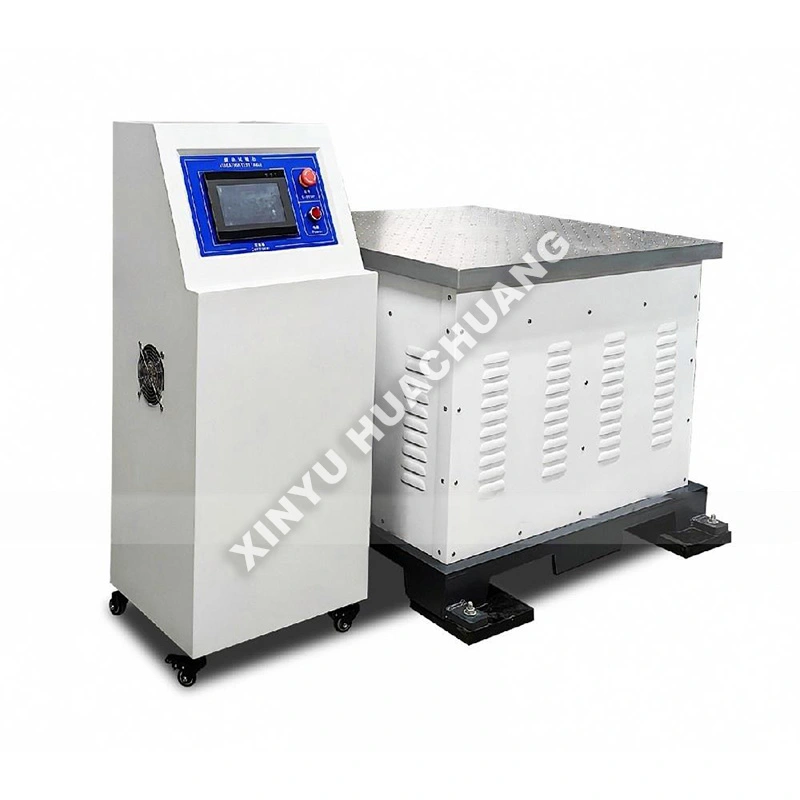

Vibrační zkušební stolice při vysoké teplotě

XINYU HUACHUANG High-Temperature Vibration Test Bench je pokročilý, průmyslový testovací přístroj speciálně navržený k vyhodnocení strukturální integrity a výkonu součástí při současném vysokoteplotním a mechanickém namáhání vibracemi. Tato vysokoteplotní vibrační zkušební stolice, navržená pro simulaci extrémních provozních prostředí, přesně aplikuje víceosé dynamické zatížení při zachování přesných tepelných podmínek. Je vybaven inteligentní automatizací PLC a víceúrovňovými bezpečnostními blokováními a zajišťuje bezpečný, bezobslužný dlouhodobý provoz a zároveň poskytuje vysoce reprodukovatelná data pro výzkum a vývoj, kontrolu kvality a certifikaci pro letecký a automobilový průmysl.

Co je to vysokoteplotní vibrační zkušební stolice?

Vysokoteplotní vibrační test Bench je specializovaný kombinovaný testovací systém, který integruje elektrodynamický nebo hydraulický vibrační budič s vysokoteplotním topným krytem. Současným použitím řízených mechanických vibrací a zvýšených teplot tato zkušební stolice pro vysokoteplotní vibrace přesně simuluje skutečné podmínky, jako jsou výfukové systémy motorů, lopatky turbín a elektronické součástky v leteckých nebo automobilových aplikacích. Je rozhodující pro identifikaci mechanismů selhání, jako je tepelná únava, rezonanční posuny a tečení materiálu při dynamickém tepelném zatížení.

Technické specifikace

Co pro vás může udělat?

● Kombinovaná simulace prostředí: Přesně synchronizuje vysokoteplotní vytápění s víceosými vibracemi, aby replikovala skutečné tepelně-mechanické namáhání.

● Vysoce přesné řízení: Vyznačuje se pokročilými PID regulátory teploty a elektrodynamickými třepačkami pro přesné a stabilní testovací podmínky.

● Inteligentní získávání dat: Integrovaný počítačový software automaticky zaznamenává křivky v reálném čase (teplota-čas, vibrace-RMS), vypočítává klíčové parametry a generuje komplexní testovací zprávy.

● Robustní a bezpečná konstrukce: Postaveno s vysokoteplotní izolací, tepelným stíněním a víceúrovňovými bezpečnostními blokováními pro ochranu zařízení i obsluhy.

● Přizpůsobitelné uchycení: Nabízí specializované vysokoteplotní přípravky a adaptéry pro bezpečné uchycení různých geometrií vzorků bez narušení vibračních režimů.

Bezpečnostní opatření při používání

● Tepelná rovnováha: Před spuštěním vibrací vždy nechejte vyhřívací kryt dosáhnout tepelné rovnováhy, aby se zabránilo tepelnému šoku vzorku.

● Rezonance zařízení: Ověřte, že vlastní frekvence zařízení je výrazně nad rozsahem testovací frekvence, abyste se vyhnuli zesílení a nepřesným výsledkům.

● Umístění senzoru: Abyste získali přesné údaje, ujistěte se, že jsou termočlánky a akcelerometry řádně zajištěny a odstíněny před přímým zářením.

● Protokol ochlazování: Po testování vždy dodržujte cyklus řízeného ochlazování, abyste předešli tepelnému poškození kotvy třepačky nebo vzorku.

Běžné chyby vs. správné metody

● Chyba: Ignorování tepelné roztažnosti při návrhu svítidla. Správná metoda: Při navrhování vysokoteplotních přípravků vždy zohledněte koeficienty tepelné roztažnosti materiálu, abyste zabránili sklouznutí vzorku nebo koncentraci napětí.

● Chyba: Přetížení šejkru při vysokých teplotách. Správná metoda: Podívejte se na křivku snížení výkonu třepačky, protože maximální síla se při zvýšených teplotách výrazně snižuje.

● Chyba: Umístění senzorů v blízkosti topných těles. Správná metoda: Umístěte senzory mimo přímé zdroje tepla a použijte radiační štíty, abyste zajistili přesné měření teploty a vibrací.

Doprava a balení

● Profesionální balení: Testovací stolice pro vysokoteplotní vibrace je bezpečně zabalena ve standardních dřevěných bednách bez fumigace s pěnou tlumící nárazy a obalem odolným proti vlhkosti.

● Upevnění součástí: Třepačka, kryt topení a ovládací skříň jsou pevně vyztuženy, aby se zabránilo poškození vibracemi během námořní nebo letecké přepravy.

● Dokumentace: Obsáhlé anglické provozní příručky, elektrická schémata a podrobný seznam balení jsou součástí vodotěsného sáčku na dokumenty.

● Globální logistika: Podporujeme podmínky EXW, FOB, CIF a DDP a poskytujeme spolehlivé služby doručení z domu do domu do testovacích zařízení po celém světě.

Následná služba

Ve společnosti XINYU HUACHUANG jsme odhodláni poskytovat komplexní a spolehlivou poprodejní podporu, abychom zajistili nepřetržitý a efektivní provoz vašeho zařízení. Náš specializovaný servisní tým je vždy připraven vám pomoci.

Komplexní záruční krytí

Na naše zařízení hrdě nabízíme dvouletou záruku. Během tohoto období poskytujeme bezplatné služby údržby a oprav pro jakékoli problémy související s kvalitou, s výjimkou těch, které jsou způsobeny nesprávným provozem, neoprávněnými úpravami nebo vyšší mocí. U zařízení po dvouleté záruční době nadále nabízíme služby celoživotní údržby, přičemž účtujeme pouze náklady na náhradní díly a práci.

Mechanismus rychlé reakce

Nabízíme 7×24 hodin profesionální inženýrskou telefonickou podporu. Po obdržení oznámení o závadě náš technický tým odpoví do 24 hodin a poskytne životaschopné řešení. Pokud je vyžadován servis na místě, naši profesionální inženýři dorazí do vašeho zařízení do jednoho týdne. Za zvláštních okolností, kdy zařízení nelze opravit, je bezpodmínečně vyměníme za novou jednotku nebo poskytneme náhradní jednotku během dvouleté záruční doby nebo přijmeme nezbytná opatření k obnovení normálního provozu.

Často kladené otázky (FAQ)

Q1: Proč je důležité testovat vibrace a teplotu současně a ne odděleně?

Odpověď: U mnoha součástí – jako jsou výfukové systémy motoru, lopatky turbíny a výkonová elektronika – dochází v provozu současně k mechanickým vibracím a zvýšeným teplotám. Při jejich samostatném testování chybí synergické mechanismy selhání, jako je tepelná únava urychlená vibracemi nebo rezonanční posuny vyvolané tečením, které se objevují pouze při kombinovaném zatížení.

Q2: Jaké typy vibračních profilů může zkušební stolice generovat?

Odpověď: Elektrodynamický nebo hydraulický vibrační budič může generovat sinusové, náhodné, sinusové nahodilé a rázové vibrační profily v širokém frekvenčním rozsahu. V kombinaci s programovatelným teplotním profilem může lavice replikovat prakticky jakékoli reálné dynamické tepelné prostředí.

Q3: Jaký teplotní rozsah pokrývá kryt topení?

Odpověď: Kryt vysokoteplotního ohřevu obvykle pokrývá okolní teplotu až 800 °C nebo vyšší, v závislosti na konfiguraci. Přesná regulace teploty s rovnoměrným rozložením zajišťuje, že celý vzorek bude vystaven cílovému teplotnímu prostředí a současně působí vibrace.

Q4: Které mechanismy selhání dokáže tato stolice identifikovat a které testy v jednom prostředí nemohou?

Odpověď: Test identifikuje synergické způsoby porušení, jako je praskání tepelnou únavou urychlené dynamickým napětím, posuny rezonanční frekvence způsobené změnami tuhosti materiálu v závislosti na teplotě a tečení materiálu při kombinovaném tepelném a dynamickém zatížení. Tyto mechanismy zůstávají skryté, když jsou vibrace a teplota testovány nezávisle.

Q5: Která průmyslová odvětví a aplikace spoléhají na kombinované vysokoteplotní vibrační testování?

Odpověď: Letecký průmysl (lopatky turbín, držáky motoru, výfukové trysky), automobilový průmysl (výfukové potrubí, katalyzátory, skříně turbodmychadel) a výroba energie (komponenty plynových turbín, podpěry kotlových trubek), to vše vyžaduje testování v kombinovaném prostředí pro ověření spolehlivosti komponent před nasazením.
