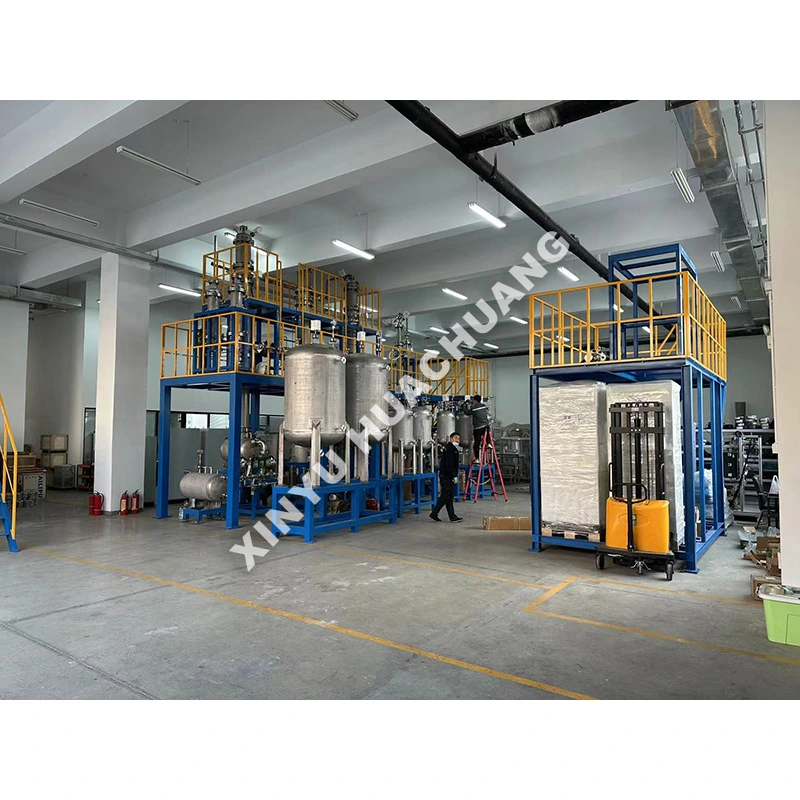

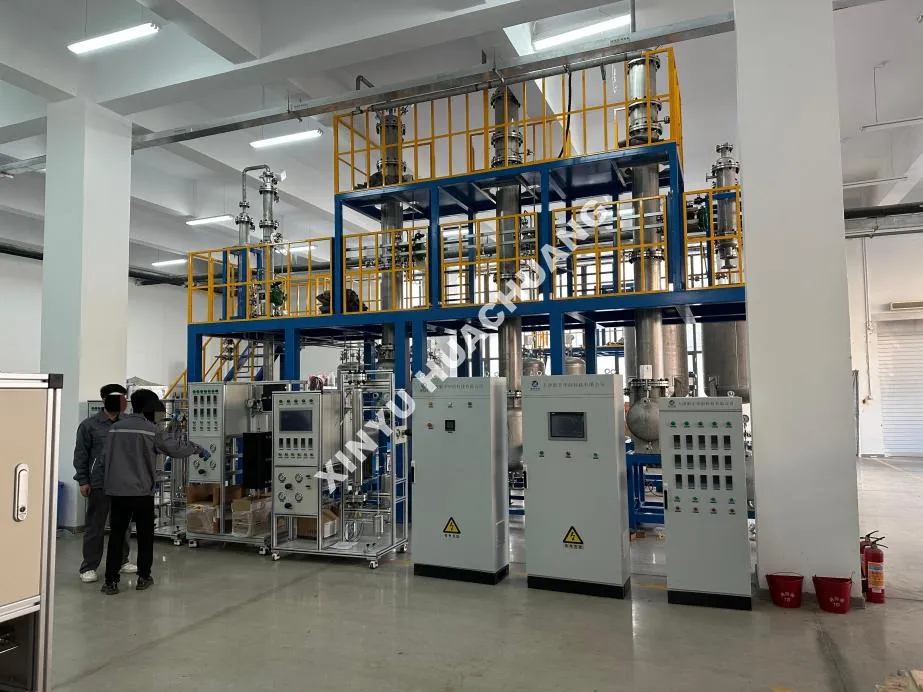

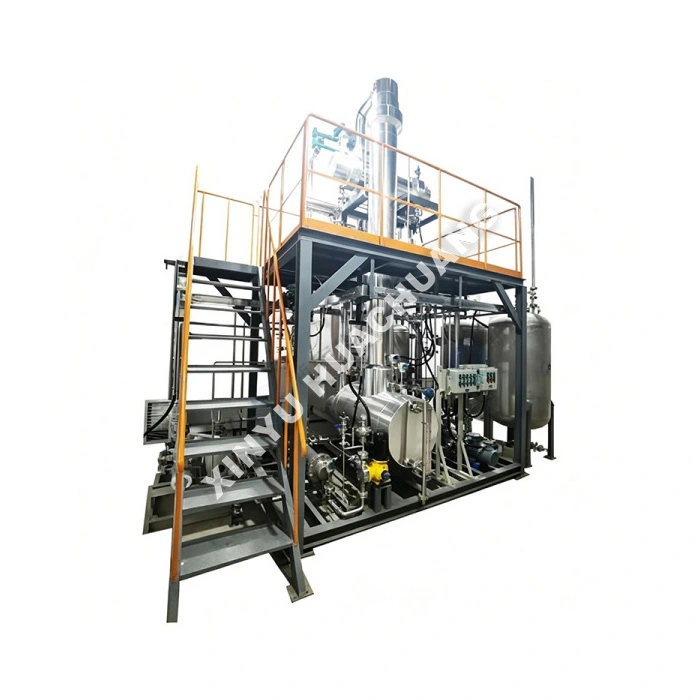

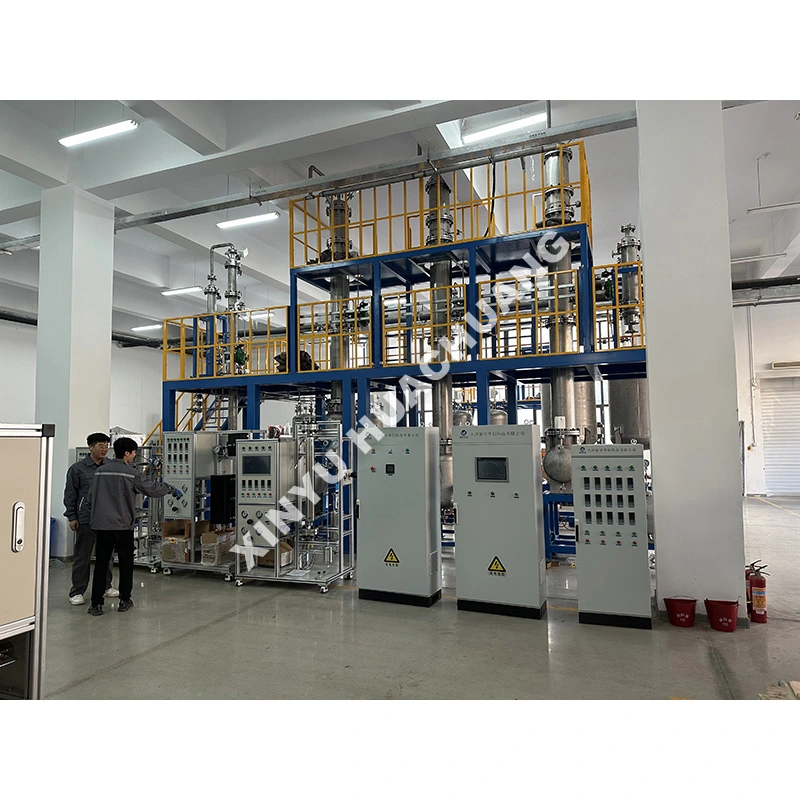

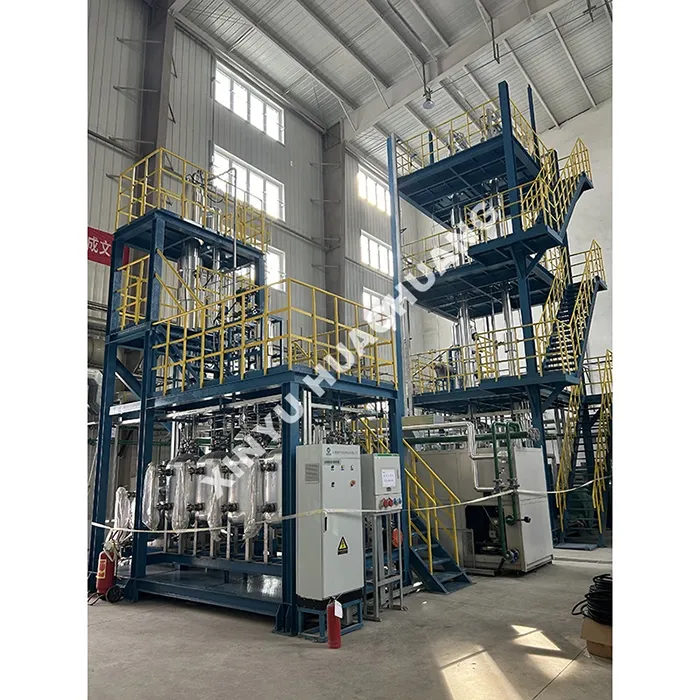

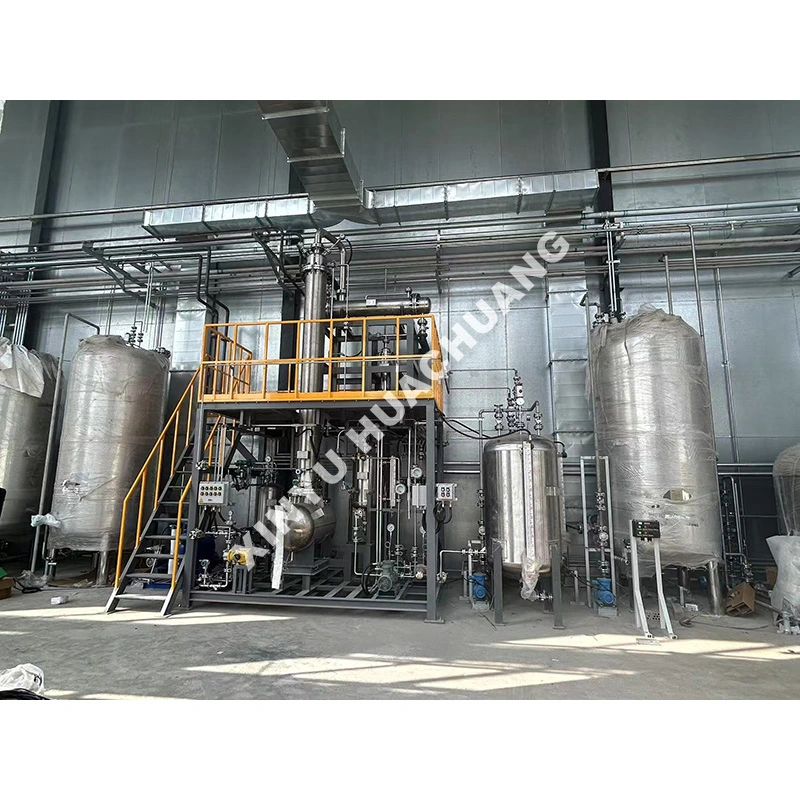

Vysokovakuová čtyřkolonová kontinuální destilační jednotka

Vysokovakuová čtyřkolonová kontinuální destilační jednotka XINYU HUACHUANG je pokročilý separační systém průmyslové kvality speciálně navržený pro kontinuální frakcionaci tepelně citlivých, vysokovroucích a komplexních vícesložkových kapalných směsí. Tato jednotka, navržená tak, aby maximalizovala účinnost separace a zároveň minimalizovala tepelnou degradaci, využívá čtyřstupňovou konfiguraci kontinuální destilace v podmínkách hlubokého vakua. Jednotka, vybavená inteligentní automatizací PLC, automatickým řízením refluxního poměru a víceúrovňovými bezpečnostními blokováními, zajišťuje stabilní, bezobslužný dlouhodobý provoz a zároveň poskytuje vysoce reprodukovatelné údaje o čistotě pro komerční výrobu a optimalizaci procesů.

Operační mechanismus

Vysokovakuová čtyřkolonová kontinuální destilační jednotka pracuje na principu kontinuální frakční destilace v hlubokém vakuu. Kapalná surovina je kontinuálně dávkována do primární kolony. Hluboké vakuum výrazně snižuje body varu složek a zabraňuje tepelnému praskání a polymeraci. Jak se směs zahřívá v vařáku, pára stoupá skrz vnitřní části kolony (strukturovaná náplň nebo vysoce účinná patra), kde dochází k opakované kondenzaci a opětovnému odpařování. Čtyřsloupcová kaskáda umožňuje přesnou separaci komplexních směsí do více vysoce čistých frakcí. Lehké složky jsou kontinuálně odebírány z horní části první kolony, mezilehlé frakce jsou shromažďovány z následujících kolon a těžké zbytky jsou vypouštěny z konečného vařáku. Celý kontinuální proces je pečlivě řízen vysokovakuovou čtyřkolonovou kontinuální destilační jednotkou, aby byly zachovány přesné teplotní gradienty a optimální účinnost separace.

Kde to svítí?

● Přesná separace ve čtyřech sloupcích: Vícestupňový kaskádový design umožňuje současnou separaci až čtyř různých frakcí produktu z jediné suroviny, čímž se maximalizuje výtěžek produktu a jeho čistota.

● Ochrana proti hlubokému vakuu: Provoz ve vysokém vakuu (až 10 Pa) výrazně snižuje body varu, takže je ideální pro zpracování materiálů citlivých na teplo, polymerů a vysokovroucích sloučenin bez tepelné degradace.

● Vysoce účinné vnitřní části: Vyznačuje se přizpůsobitelným strukturovaným balením nebo vysoce výkonnými zásobníky pro dosažení vysokého teoretického počtu pater a čistoty separace na úrovni PPM.

● Inteligentní automatizace PLC: Centralizovaný řídicí systém umožňuje bezobslužný dlouhodobý provoz, automatické nastavení refluxního poměru a záznam dat o teplotě, tlaku a průtoku v reálném čase.

● Robustní a bezpečná konstrukce: Postaveno z prvotřídní metalurgie (např. SS316L, Hastelloy) a víceúrovňových bezpečnostních blokování (ochrana proti přehřátí, přetlaku, suchému ohřevu), aby byl zajištěn bezpečný provoz.

Technické specifikace

Kde je to použitelné?

● Fine Chemicals & Pharmaceuticals: Nepřetržité čištění aktivních farmaceutických složek citlivých na teplo (API) a vysoce hodnotných meziproduktů.

● Zpracování polymerů a pryskyřic: Separace monomerů, oligomerů a vysokovroucích rozpouštědel při syntéze polymerů.

● Esenciální oleje a přírodní extrakty: Jemné, nepřetržité oddělování jemných terpenů, vůní a rostlinných extraktů.

● Speciální rozpouštědla: Ultra vysoké čištění vysoce vroucích nebo tepelně nestabilních organických rozpouštědel.

● Jídlo a nápoje: Koncentrace přírodních chutí, čištění alkoholu a extrakce bioaktivních sloučenin.

Bezpečnostní opatření při používání

● Údržba vakuového systému: Před zavedením suroviny se ujistěte, že vakuový systém (čerpadla, kondenzátory, odlučovače) funguje stabilně. Kolísání vakua způsobí změny bodu varu a sníží účinnost separace.

● Postupné zahřívání: Využijte programovatelné rychlosti zahřívání PLC, abyste zabránili náhlému odpařování a zaplavení kolony, zejména během spouštění systému ve vakuu.

● Chlazení před vypnutím: Vždy zastavte přívod a udržujte vakuum a průtok chladicí vody, dokud teplota systému neklesne pod 80 °C, aby se zabránilo znehodnocení zbytkového produktu v horkém vařáku.

● Detekce netěsností: Pravidelně kontrolujte všechna vakuová těsnění, těsnění a příruby, zda netěsní. I malé vniknutí vzduchu může narušit úroveň vakua a zavést kyslík, což vede k oxidaci produktu.

Průvodce údržbou

● Denně: Kontrolujte úroveň podtlaku, průtok chladicí vody a teplotu topného média. Zkontrolujte, zda systém nevykazuje neobvyklé zvuky, netěsnosti nebo vibrace z čerpadel a kompresorů.

● Týdně/měsíčně: Vyčistěte nebo vyměňte vstupní filtry, abyste zabránili znečištění náplně kolony těžkými zbytky. Zkontrolujte všechna PTFE těsnění a mechanické ucpávky, zda nejsou opotřebovaná a v případě potřeby je vyměňte.

● Čtvrtletně: Kalibrujte teplotní senzory, vakuometry, regulátory hmotnostního průtoku a regulátory refluxního poměru, abyste zachovali přesnost separace. Zkontrolujte stejnoměrný výkon topného systému.

● Po provozu: Vždy dodržujte správnou vypínací sekvenci: zastavte přívod, udržujte reflux, aby se kolona vyčistila, a před vypuštěním a uložením systém ochlaďte pod vakuem, abyste zabránili oxidaci nebo absorpci vlhkosti.

Poprodejní servis a podpora

Ve společnosti XINYU HUACHUANG jsme odhodláni poskytovat komplexní a spolehlivou poprodejní podporu, abychom zajistili nepřetržitý a efektivní provoz vašeho zařízení. Náš specializovaný servisní tým je vždy připraven vám pomoci.

Komplexní záruční krytí

Na naše zařízení hrdě nabízíme dvouletou záruku. Během tohoto období poskytujeme bezplatné služby údržby a oprav pro jakékoli problémy související s kvalitou, s výjimkou těch, které jsou způsobeny nesprávným provozem, neoprávněnými úpravami nebo vyšší mocí. U zařízení po dvouleté záruční době nadále nabízíme služby celoživotní údržby, přičemž účtujeme pouze náklady na náhradní díly a práci.

Mechanismus rychlé reakce

Nabízíme 7×24 hodin profesionální inženýrskou telefonickou podporu. Po obdržení oznámení o závadě náš technický tým odpoví do 24 hodin a poskytne životaschopné řešení. Pokud je vyžadován servis na místě, naši profesionální inženýři dorazí do vašeho zařízení do jednoho týdne. Za zvláštních okolností, kdy zařízení nelze opravit, je bezpodmínečně vyměníme za novou jednotku nebo poskytneme náhradní jednotku během dvouleté záruční doby nebo přijmeme nezbytná opatření k obnovení normálního provozu.

Často kladené otázky (FAQ)

Q1: Proč tato jednotka pracuje v hlubokém vakuu spíše než za atmosférického tlaku?

A: Hluboké vakuum výrazně snižuje body varu složek ve směsi. Tím se zabrání tepelnému praskání a polymeraci, které by nastávaly při vyšších teplotách, a proto je jednotka nezbytná pro separaci sloučenin citlivých na teplo, jako jsou vysokovroucí organické meziprodukty, přírodní extrakty a polymerní monomery.

Q2: Jak čtyřsloupcová kaskáda dosahuje přesné separace komplexních směsí?

Odpověď: Každý sloupec v kaskádě zpracovává konkrétní separační úlohu. Lehké složky jsou kontinuálně odebírány z horní části první kolony, mezilehlé frakce jsou shromažďovány z následujících kolon a těžké zbytky jsou vypouštěny z konečného vařáku. Tento postupný přístup umožňuje přesné rozdělení složitých směsí do několika vysoce čistých frakcí v jediné kontinuální operaci.

Q3: Jaké typy vnitřních částí sloupů se používají v této vysokovakuové jednotce?

A: Kolony jsou vybaveny strukturovanou náplní nebo vysoce účinnými patry. Jak pára stoupá těmito vnitřnostmi, prochází opakovanou kondenzací a opětovným odpařováním, čímž se postupně obohacují cílové frakce. Volba mezi balením a tácy závisí na specifických požadavcích na separaci a fyzikálních vlastnostech suroviny.

Q4: Jak jednotka udržuje přesné teplotní gradienty napříč všemi čtyřmi kolonami?

Odpověď: Celý kontinuální proces je pečlivě řízen integrovaným řídicím systémem jednotky, který přesně reguluje teploty vařáku, výkon kondenzátoru a úrovně vakua v každé koloně. To zajišťuje, že optimální teplotní gradient je udržován v každé koloně současně, což zajišťuje konzistentní účinnost separace a čistotu produktu.

Q5: Čím se tato jednotka liší od standardního dvoukolonového destilačního systému?

Odpověď: Standardní dvousloupový systém může rozdělit posuv pouze na omezený počet řezů. Čtyřsloupcová kaskáda poskytuje podstatně více separačních stupňů, což umožňuje přesnou frakcionaci komplexních směsí do čtyř nebo více odlišných produktových proudů. To je kritické, když surovina obsahuje více cenných složek, z nichž každá musí být regenerována ve vysoké čistotě.
